Phân Loại Và Cách Nhận Biết Jack Loa - Jack Nguồn

Hai loại cổng kết nối tiếp xúc hàng ngày nhiều nhất chính là jack loa (jack âm thanh) và jack nguồn (jack cấp điện). Tuy nhiên, do sự đa dạng về kiểu dáng và sự tương đồng về kích thước ở một số chuẩn giao tiếp, rất nhiều người dùng kể cả những người chơi âm thanh bán chuyên vẫn gặp khó khăn trong việc phân biệt. Jack nguồn là một trong những loại jack được sử dụng phổ biến nhất hiện nay trên các loại adapter, máy tính, loa di động, màn hình, và hàng loạt thiết bị điện tử gia dụng khác.

Tổng quan về Jack âm thanh và Jack nguồn

Về mặt thuật ngữ kỹ thuật, jack (hoặc ổ cắm/đầu cắm) là một linh kiện cơ-điện dùng để kết nối các mạch điện với nhau nhằm chuyển tiếp tín hiệu hoặc năng lượng. Một kết nối hoàn chỉnh luôn bao gồm hai phần: Jack đực (Plug - đầu cắm) và Jack cái (Jack/Jack nhận - ổ cắm nằm trên thiết bị).

Dựa vào công năng sử dụng, chúng ta phân chia toàn bộ hệ thống đầu cắm này thành hai nhóm lớn riêng biệt:

Jack âm thanh (Jack loa / Jack tín hiệu): Nhiệm vụ chính là truyền tải tín hiệu âm thanh dạng sóng điện xoay chiều (AC) có điện áp và tần số biến thiên liên tục từ nguồn phát đến thiết bị xử lý hoặc từ amply ra loa.

Jack nguồn (Jack nguồn DC / Jack cắm nguồn): Nhiệm vụ duy nhất là truyền tải năng lượng điện dòng điện một chiều (DC) hoặc xoay chiều (AC) cố định từ bộ chuyển đổi (Adapter/Nguồn tổng) vào thiết bị để nuôi sống toàn bộ mạch điện bên trong.

Phân loại Jack Loa (Jack âm thanh)

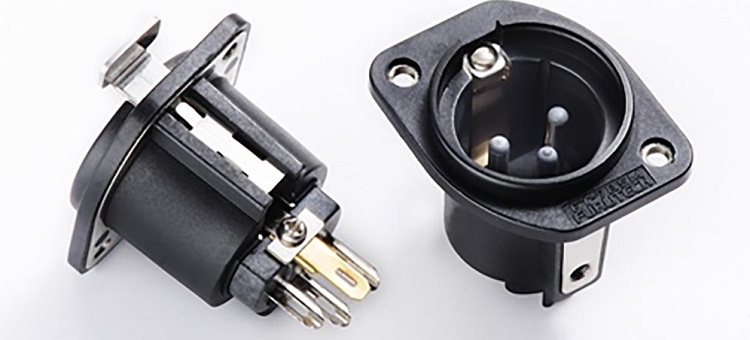

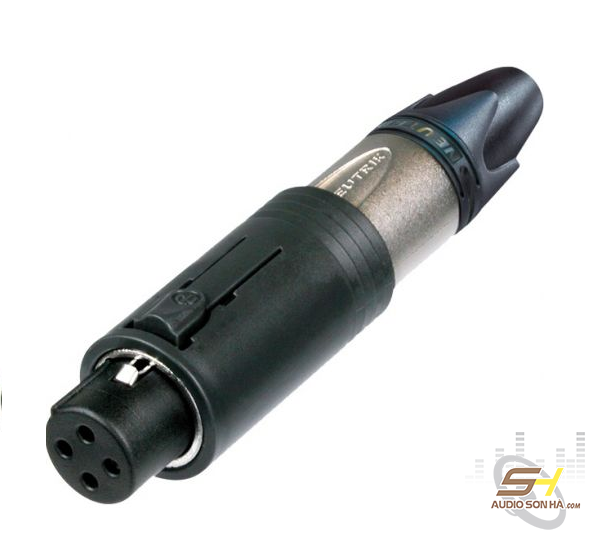

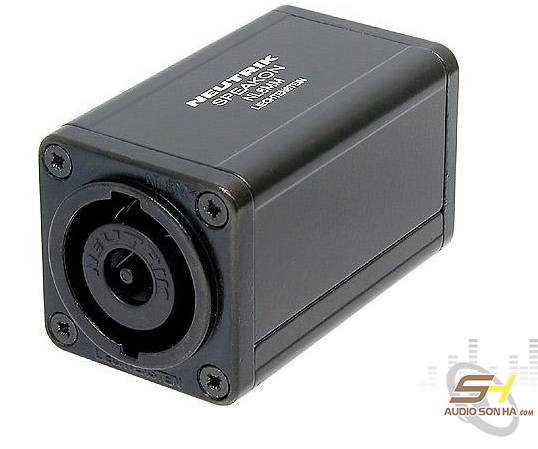

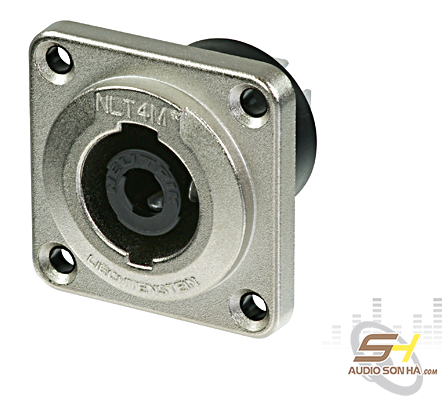

Hệ thống âm thanh sử dụng rất nhiều chuẩn jack khác nhau tùy thuộc vào công suất và mục đích truyền dẫn (tín hiệu low-level hay high-level). Dưới đây là các loại jack loa và jack tín hiệu phổ biến nhất: Jack 3.5mm, Jack 6.35mm, Jack RCA, Jack XLR.

Phân loại Jack nguồn

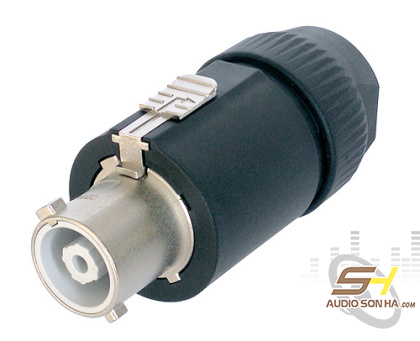

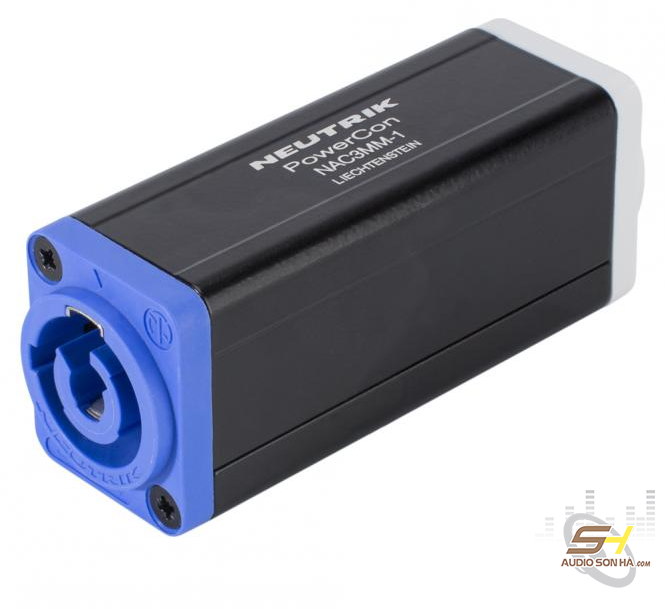

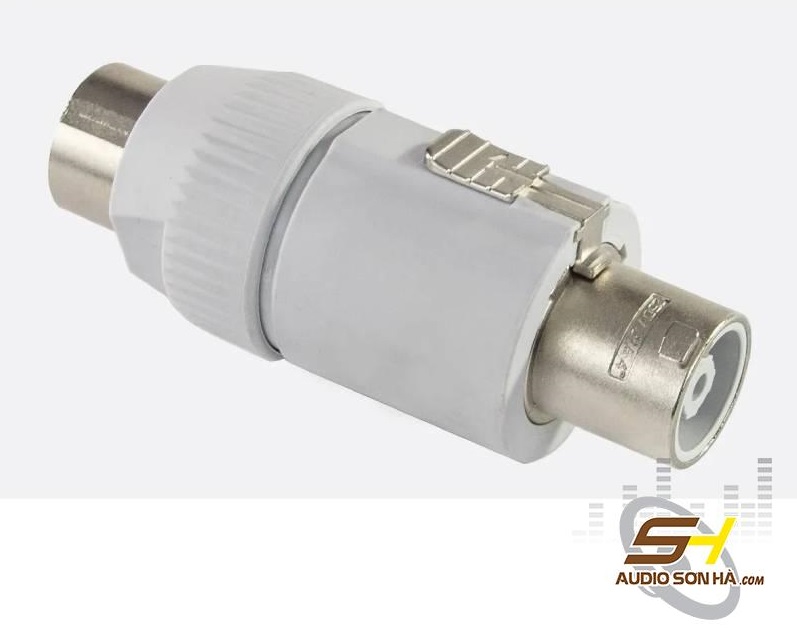

Jack nguồn là linh kiện chịu trách nhiệm tiếp nhận dòng điện một chiều đã được hạ áp và nắn dòng từ điện lưới (thông qua bộ Adapter chuyển đổi) để cấp cho thiết bị. Không giống như jack loa truyền dòng điện tín hiệu rất nhỏ, jack nguồn liên tục gánh một dòng điện có cường độ lớn và điện áp cố định.

Phân loại theo hình dạng cấu trúc vật lý

Jack nguồn Barrel: Đây là thiết kế hình trụ rỗng phổ biến nhất thế giới. Đầu cắm đực là một ống kim loại rỗng, bên trong ổ cắm cái trên thiết bị sẽ có một chân pin trung tâm để ghim vào lòng ống đó.

Jack nguồn Pin: Thường thấy trên các dòng sạc của laptop Lenovo đời mới hoặc các thiết bị công nghiệp, giúp tăng bề mặt tiếp xúc và chống cắm ngược chiều nhờ định hình góc vuông.

Jack nguồn USB: Xu hướng công nghệ mới. Đặc biệt là USB-C tích hợp giao thức Power Delivery (PD) cho phép truyền tải dòng điện lên tới 100W–240W, vừa đóng vai trò truyền dữ liệu vừa là jack nguồn máy tính, loa di động thông minh cực kỳ gọn nhẹ.

Phân loại theo kích thước jack nguồn

Đối với hệ jack dc dạng tròn (Barrel Jack), việc nắm rõ kích thước jack nguồn là yếu tố sống còn. Hai đầu cắm nhìn bề ngoài có thể giống hệt nhau nhưng nếu chênh lệch chỉ 0.4mm ở lõi trong, bạn sẽ không thể cắm vừa hoặc kết nối sẽ bị lỏng lẻo gây chập chờn.

Phân loại theo số cực và sơ đồ đấu cực

Hầu hết các dòng jack DC tròn chỉ có 2 cực: Cực bên trong ống rỗng và cực ở vách kim loại bên ngoài. Bạn cần đặc biệt lưu ý đến ký hiệu sơ đồ cực in trên thân Adapter:

Center Positive (Cực dương ở trong): Ký hiệu vòng tròn ngoài nối với dấu (-), chấm tròn trong nối với dấu (+). Đây là chuẩn của 95% thiết bị điện tử hiện đại.

Center Negative (Cực âm ở trong): Dấu (+) nằm ngoài, dấu (-) nằm trong. Rất thường gặp trên các phơ bàn đạp của đàn guitar điện (Guitar Effects Pedal) hoặc một số dòng thiết bị âm thanh cổ.

Bên cạnh đó, các dòng jack nguồn laptop cao cấp đời mới sử dụng hệ 3 cực (3-pin), trong đó chân kim nhỏ ở giữa đóng vai trò truyền tín hiệu nhận diện ID của sạc (Signal/Sense Pin), nếu đứt chân này máy vẫn nhận điện nhưng sẽ không sạc pin hoặc giảm hiệu năng của CPU.

Phân loại theo chất liệu cấu tạo vỏ

Vỏ nhựa đổ khuôn (Molded Plastic): Thường đi liền nguyên cụm với dây dẫn từ nhà máy, độ kín khít chống nước tốt nhưng không thể tháo ra sửa chữa khi đứt ngầm.

Vỏ hợp kim / Kim loại ráp ốc: Dùng cho các kỹ thuật viên tự hàn dây (DIY), độ bền cơ học cao, chịu nhiệt hàn tốt và có lò xo chống gãy gập dây ở đuôi jack.

Phân loại theo ứng dụng thiết bị cụ thể

Jack nguồn máy tính / Laptop: Thường là loại có kích thước riêng biệt của từng hãng (như chân kim Dell/HP, chân vuông Lenovo) để đảm bảo tính đồng bộ dòng điện cao.

Jack nguồn adapter loa: Đa số sử dụng chuẩn 5.5mm x 2.1mm hoặc các đầu nối chuyên dụng đối với loa thùng công suất lớn.

Jack nguồn màn hình: Thường dùng điện áp 14V - 19V với đầu cắm có chân kim chống lỏng bên trong lòng ống.

Jack nguồn đèn LED, camera, router, modem: Thống trị bởi chuẩn jack 12V đầu tròn 5.5mm tiêu chuẩn.

Cách nhận biết jack loa và jack nguồn nhanh chóng

Để giúp người dùng không bị nhầm lẫn trong quá trình lắp đặt hệ thống máy móc, Audio Sơn Hà tổng hợp quy trình cách nhận biết jack nguồn và jack loa thông qua các giác quan và công cụ đo lường cơ bản:

Cách nhận biết bằng mắt thường

Jack loa / Jack tai nghe: Đầu ghim luôn là một thanh kim loại đặc, có các khía rãnh vòng tròn chạy quanh thân (vòng nhựa cách điện màu đen hoặc xanh). Bề mặt tiếp điểm thường được xử lý nhẵn bóng, mạ niken hoặc mạ vàng tinh xảo để tối ưu tín hiệu âm thanh truyền qua.

Jack cắm nguồn: Đầu ghim luôn có dạng hình trụ rỗng ở giữa (trừ chuẩn chân vuông đặc biệt). Phần vỏ bọc bên ngoài thường bằng nhựa đen dày, và bên trong lòng ống hoàn toàn không có khía cách điện dọc thân mà là một lớp ống kim loại phẳng liên tục.

Cách xác định bằng phương pháp đo kích thước vật lý

Nếu bạn có một cổng nguồn DC bị hỏng và cần tìm linh kiện thay thế, hãy sử dụng thước kẹp cơ khí hoặc thước lá độ chia nhỏ để đo:

Đo đường kính vòng ngoài của ống kim loại (thường ra thông số 5.5mm, 4.0mm hoặc 3.5mm).

Dùng một thanh kim tăm nhỏ để ướm thử lòng trong xem vừa khít với chốt 2.1mm hay 2.5mm.

Cách kiểm tra bằng đèn LED hoặc đồng hồ vạn năng

Để xác định chính xác một chiếc jack trên thiết bị là jack nhận tín hiệu âm thanh hay nhận nguồn điện khi không có nhãn mác:

Bật đồng hồ vạn năng về thang đo điện áp một chiều (V DC).

Bật nguồn thiết bị.

Đưa hai đầu đo của đồng hồ vào cực trong và cực ngoài của jack. Nếu đồng hồ hiển thị trị số điện áp cố định (5V, 12V, 24V...), đó chắc chắn là cổng nguồn hoặc cổng xuất nguồn nuôi. Nếu kim không lên hoặc trị số nhảy loạn xạ theo nhịp nhạc, đó là cổng tín hiệu âm thanh.

Lưu ý quan trọng khi sử dụng jack nguồn

Khi thao tác hoặc chọn mua các thiết bị liên quan đến nguồn điện nói chung và jack DC nói riêng, bạn cần ghi nhớ các nguyên tắc cốt lõi sau để bảo vệ an toàn tài sản:

Tuyệt đối tuân thủ thông số Điện áp và dòng điện: Một chiếc jack nguồn adapter có kích thước 5.5x2.1mm vừa vặn với ổ cắm trên loa của bạn không có nghĩa là bạn có thể cắm đại cục nguồn nào vào cũng được. Cắm nguồn 19V vào thiết bị chỉ chịu được 12V sẽ làm nổ tụ điện nguồn ngay lập tức. Điện áp phải bằng thông số yêu cầu, còn cường độ dòng điện (Ampe) của adapter phải bằng hoặc lớn hơn thông số của thiết bị.

Kiểm tra kỹ cực tính: Cắm ngược cực dương (+) và cực âm (-) là nguyên nhân phổ biến thứ hai gây cháy mạch. Nếu thiết bị không có mạch bảo vệ chống cắm ngược dòng, IC điều khiển sẽ bị phá hủy trong vòng vài phần giây.

Rủi ro khi cố tình cắm sai kích thước: Chẳng hạn, một chiếc đầu cắm nguồn kích thước 5.5x2.5mm hoàn toàn có thể đút lọt vào ổ cắm 5.5x2.1mm. Tuy nhiên, do chân kim trong ổ cắm (2.1mm) nhỏ hơn lòng ống của đầu ghim (2.5mm), điểm tiếp xúc sẽ cực kỳ lỏng lẻo. Hiện tượng này tạo ra các vi tia lửa điện, làm sinh nhiệt cao gây chảy nhựa chảy jack và làm sụt áp cục bộ khiến thiết bị liên tục bị khởi động lại.

Bảo quản và vệ sinh đúng cách: Định kỳ sử dụng dung dịch làm sạch tiếp điểm chuyên dụng xịt vào đầu jack, dùng tăm bông lau sạch bụi bẩn, oxit đồng bám trên bề mặt kim loại. Điều này giúp dòng điện luôn được truyền dẫn thông suốt, giảm điện trở tiếp xúc và kéo dài tuổi thọ cho thiết bị.
