Preamplifier Gryphon Commander

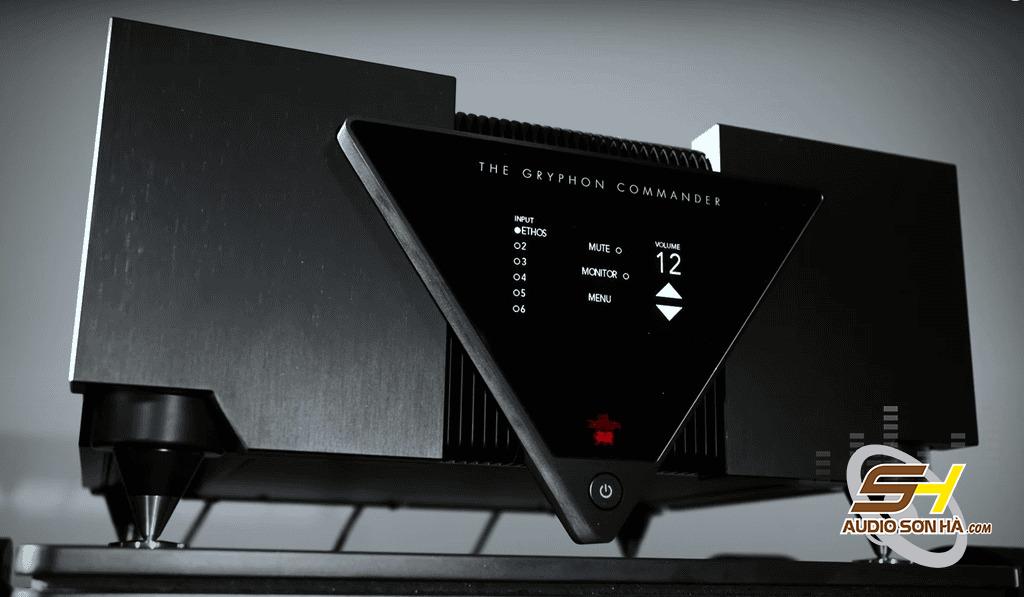

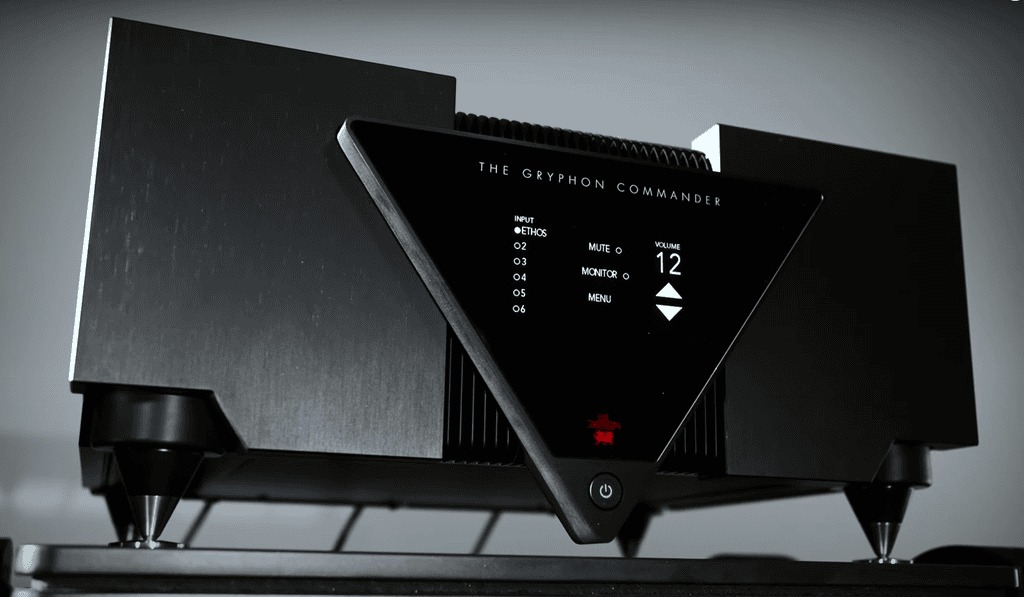

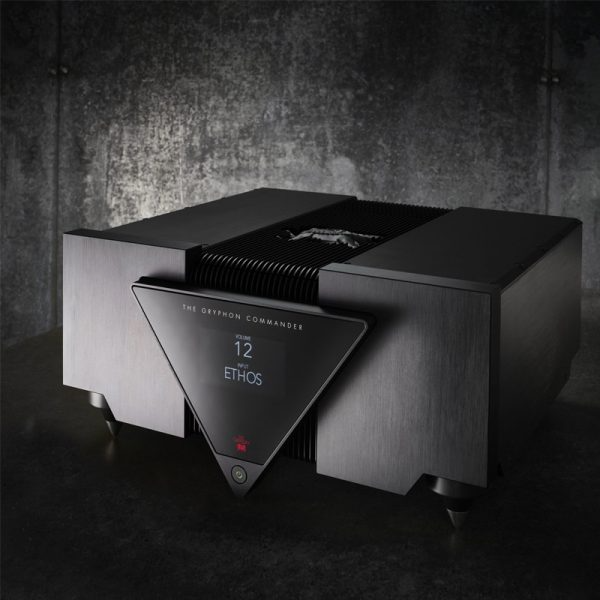

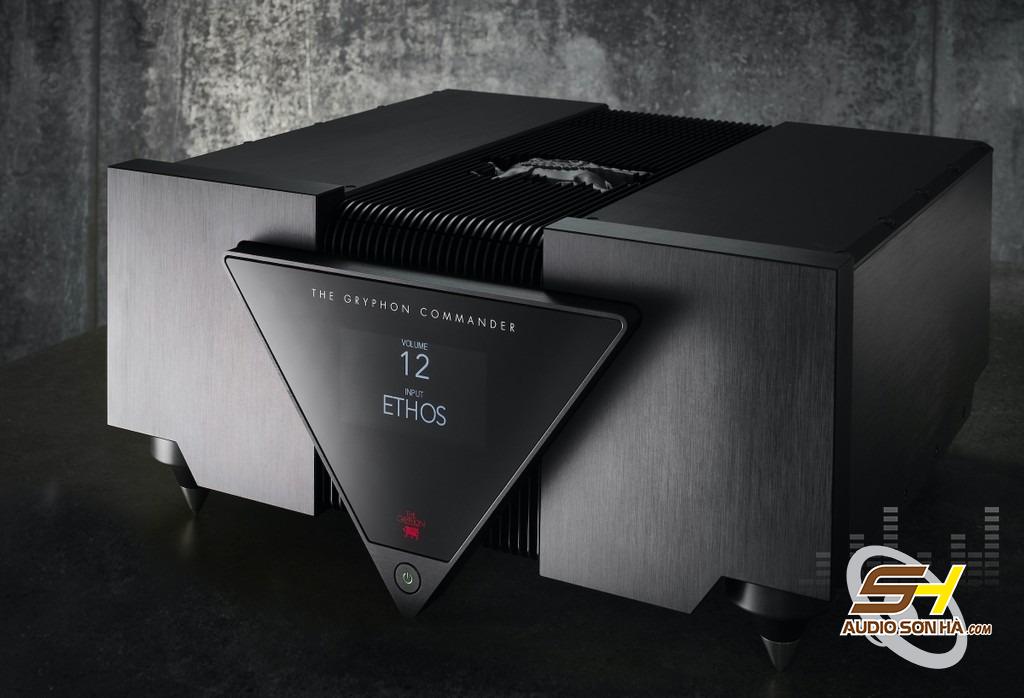

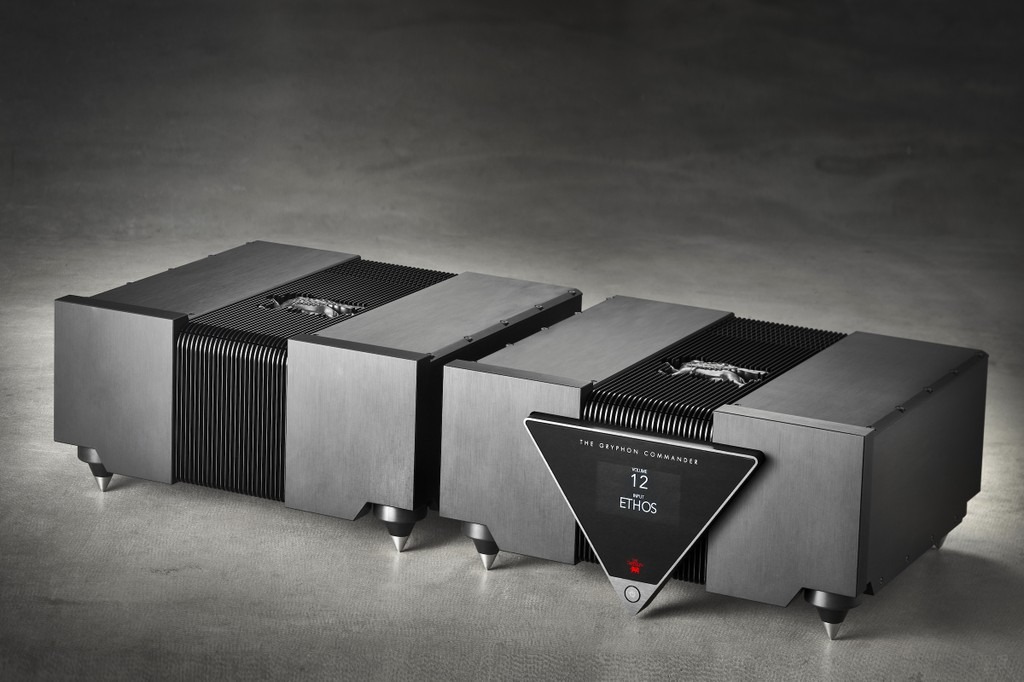

Về thiết kế tổng thể, ấn tượng ngay từ ánh nhìn đầu tiên của pre-amp Gryphon Commander đó là phần màn hình cảm ứng điện dung TFT 4.3 inch được phủ lớp kính dày 4mm, thiết kế hình tam giác ngược nhưng vẫn đảm bảo khả năng hiển thị một cách trực quan. Nhờ sử dụng bộ khung bằng nhôm trong một thiết kế ấn tượng, Gryphon Commander đã xử lý gần như trọn vẹn các nhiễu rung cộng hưởng, hạn chế suy giảm về yếu tố điện và cơ học đồng thời tối ưu cho các mạch bên trong. Một chi tiết rất đặc biệt ẩn bên trong của Gryphon Commander là tấm vật liệu có tác dụng giảm chấn nằm ở phần đáy, có cấu tạo sandwich gồm 3 lớp riêng biệt gồm Kerrock, bitumen và thép không gỉ giúp khử rung và cộng hưởng khung máy cực kỳ hiệu quả. Toàn bộ bo mạch khuếch đại và nguồn analog được lắp trên tấm vật liệu này. Kết quả là hầu như không có sự rung chấn nào xảy ra trong mạch điện “nhạy cảm” của thiết bị.

Bên cạnh việc tách riêng bộ cấp nguồn và mạch tín hiệu, sử dụng cấu trúc dual-mono (tách riêng 2 kênh tín hiệu trái phải thành 2 bo mạch độc lập), chiếc pre-amp đầu bảng Commander còn được xây dựng với nhiều thiết kế tiên tiến bậc nhất hiện có của Gryphon Audio, nổi bật là việc sử dụng mạch buffer pre-amp thuần Class A cấu trúc single-ended., thiết kế này tương tự như ở Pandora, có ưu thế không dùng quá nhiều linh kiện, toàn bộ mạch chỉ cần hai bán dẫn và một điện trở duy nhất. Thiết kế này giúp tối ưu độ tự nhiên, tốc độ và độ mở của âm thanh. Hơn nữa, việc cả mạch khuếch đại buffer và mạch chính đều không dùng hồi tiếp âm đã giúp Commander cho nhiễu nền điện áp chuẩn cực thấp, độ chính xác đầu ra siêu cao. Gryphon cho biết, đo nhiễu nền điện thế của Commander thấp hơn 50 lần so với Pandora vốn từng được xem là preamp đạt tiêu chuẩn tham chiếu.

Nền tảng linh kiện thượng hạng, được tuyển chọn và kiểm tra kỹ lưỡng từng chiếc một cũng là đặc điểm rất nổi bật của ampli tiền khuếch đại  Commander. Trong đó phải kể đến như điện trở siêu chính xác Charcroft Z-Foil Audio, rơ-le điện dung cực thấp, tụ điện Mundorf MCap ZN lớn, tụ điện màng Polypropylene, biến áp hình xuyến 36VA tùy chỉnh riêng biệt, hai máy cho mỗi kênh, jack cắm Neutrik XLR…

Kế đến là 2 bộ cấp nguồn tuyến tính, được cách ly hoàn toàn, có nhiệm vụ cấp năng lượng cho mạch analog mỗi kênh, bên cạnh đó, còn có bộ cấp nguồn thứ 3 được dành riêng cho mạch kiểm soát các xử lý kỹ thuật số. Power supply của Commander bao gồm 4 biến thế xuyến được hãng đặt hàng và tối ưu riêng nhằm giảm thiểu nhiễu đến mức thấp nhất có thể. Một cặp biến thế xuyến sẽ có nhiệm vụ cấp nguồn cho hai mạch preamp ở hai kênh dual-mono, cặp biến thế thứ 2 sẽ dành riêng cho các đường vào line-in hoặc phono-in tương lai, đảm bảo lộ trình nâng cấp lâu dài cho người dùng.

Thiết kế ngoại thất bởi Flemming E. Rasmussen.Thiết kế điện tử của Tom Møller.Cấu hình True Dual Mono Không có phản hồi tiêu cực toàn cầu.Rơ le 85 bước điều khiển bằng vi xử lý, bộ suy giảm âm lượng có điện trở siêu chính xác Charcroft Z-Foil Audio và rơ le điện dung cực thấp để có hiệu suất âm thanh tốt nhất..Bộ đệm đầu vào Class A rời rạc siêu nhanh được phát triển để có hiệu suất âm thanh tốt nhất có thể. Mạch tầng dòng Class A cân bằng kép hoàn toàn rời rạc theo sau là tầng Class A khuếch đại dòng đối xứng cực nhanh.Khớp nối servo DC

Thông lượng AV cố định bỏ qua mạch âm lượng để tích hợp liền mạch với các hệ thống âm thanh vòm. Tụ điện Mundorf MCap® ZN cao cấp được sử dụng để tách nguồn điện cục bộ. Hệ số tổn hao của MCap® ZN thấp hơn mười lần so với tụ điện màng polypropylene kim loại hóa. Ngoài ra, quán tính khối lượng của lá thiếc ngăn ngừa dao động, mang lại độ trong suốt và tái tạo không gian. Bo mạch in 4 lớp với các đường dẫn bằng đồng nguyên chất có độ dày lên đến 70my
Hệ thống dây điện bên trong tối thiểu .Bốn máy biến áp hình xuyến 36VA được thiết kế riêng biệt, hai máy cho mỗi kênh.Ngân hàng tụ điện cung cấp điện lớn cho mỗi kênh; tổng cộng 2 x 90.000uF

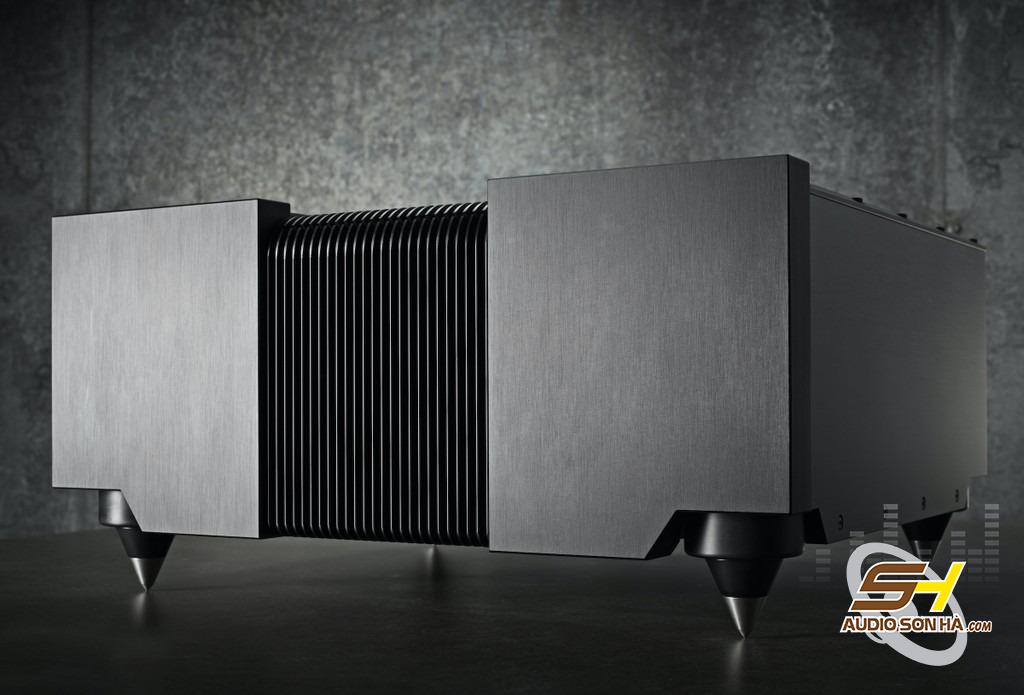

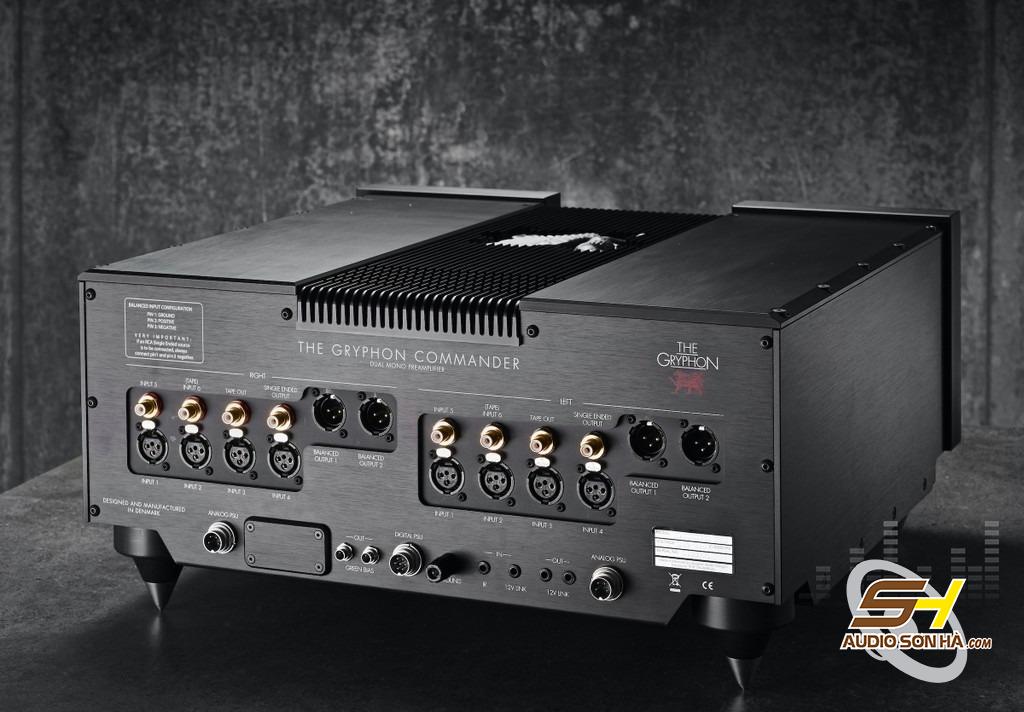

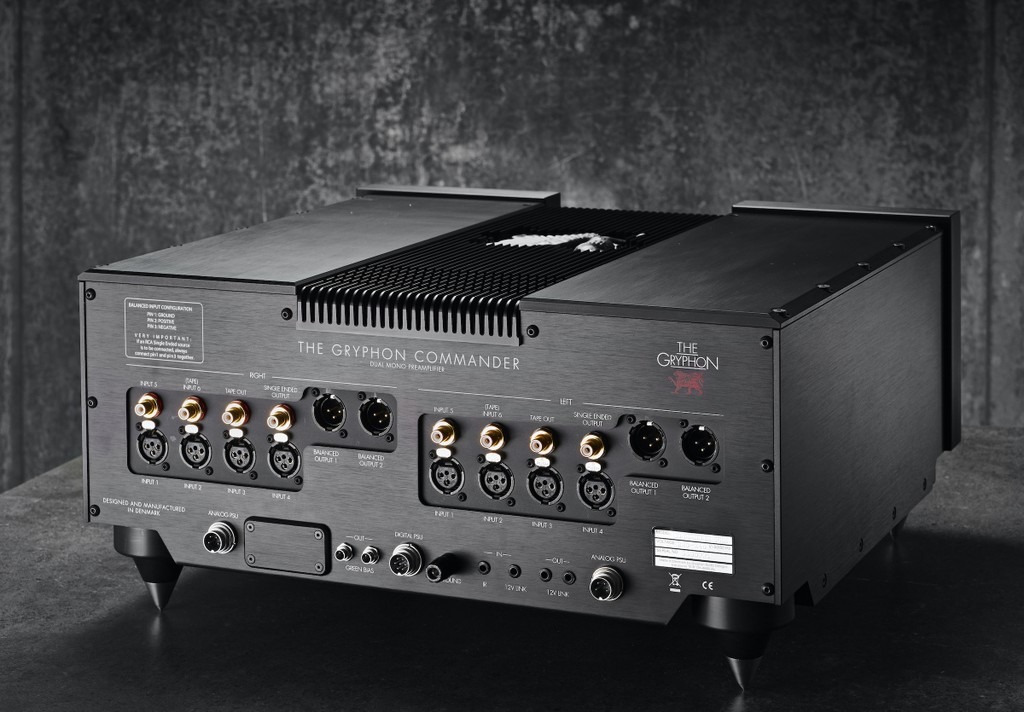

Nguồn điện tuyến tính riêng biệt cho cả mạch tương tự kênh trái/phải riêng lẻ và kênh kỹ thuật số.Nguồn điện có độ ồn cực thấp được điều chỉnh hoàn toàn cho tất cả các tầng khuếch đại điện áp.Bộ điều chỉnh phân luồng cục bộ đảm bảo tiếng ồn thấp trên băng thông tần số lớn Khung máy Commander Power Supply có thêm đầu ra điện áp DC cho các nguồn Gryphon bên ngoài trong tương lai.Ổ cắm Neutrik XLR mạ vàng cho bốn đầu vào cân bằng (Nguồn) và hai đầu ra (Chính) Ổ cắm phono RCA Gryphon mạ vàng với lớp cách điện Teflon cho 2 đầu vào (Nguồn), một đầu ra băng và một đầu ra tiền khuếch đại đơn (Chính).Tiêu thụ dòng điện chờ ≤ 0,5W

Cân bằng kênh có thể điều chỉnh, khớp mức nguồn, âm lượng khởi động và mức âm lượng tối đa.Đầu vào/ra 12V để điều khiển Bật/Tắt nguồn từ xa.Kiểm soát Green Bias cho bộ khuếch đại công suất Gryphon.Màn hình thông tin cảm ứng điện dung TFT 4,3” lớn cho khả năng điều khiển trực quan, được trình bày trên kính 4mm

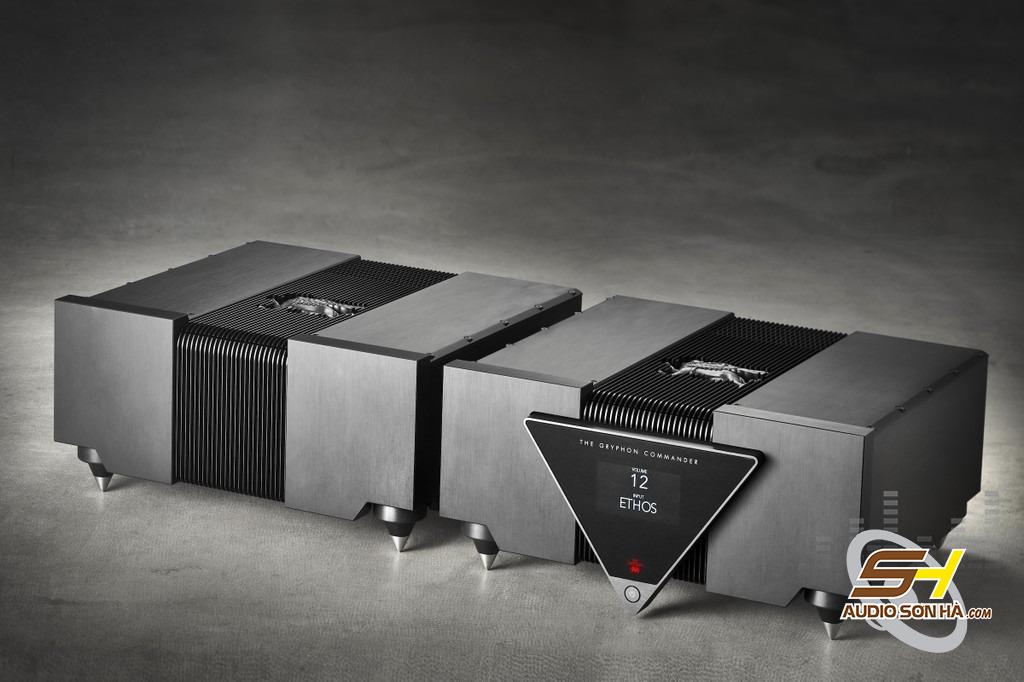

Nâng cấp chương trình cơ sở dễ dàng thông qua thẻ nhớ USB ở bảng điều khiển phía sau.Khung máy riêng biệt cho mạch Nguồn điện và Mạch khuếch đại.Lớp vỏ máy “Constrained Layer” Kerrock™ tách rời, bitum và thép giúp cách ly và làm giảm độ nhạy của mạch in bộ khuếch đại và nguồn điện. Ngăn ngừa hiện tượng nhòe chi tiết âm thanh.

Thông Tin Kỹ Thuật

• Trở kháng đầu vào, cân bằng: 18kΩ
  Trở kháng đầu vào, một đầu: 12kΩ
  Trở kháng đầu ra: 7Ω

• Băng thông (-3dB): 0,1Hz đến 1,5MH
  Độ khuếch đại: +18dB
  THD + N: 0,003% @ 1kHz và BW 10Hz-30kHz, đầu ra cân bằng

• Mức đầu ra tối đa, cân bằng: 19Vrms
  Mức đầu ra tối đa, đầu cuối đơn: 9,5Vrms
  Mức đầu vào tối đa, cân bằng: 20Vrms
  Mức đầu vào tối đa, đầu cuối đơn: 10Vrms

• Tiêu thụ điện năng: ≤ 0,5W (chế độ chờ), 90W (chế độ nhàn rỗi)
  Dải điện áp AC 110-120V hoặc 220-240V

• Các chức năng được điều khiển bằng MENU:

• Mức âm lượng tối đa
  Mức bắt đầu của âm lượng
  Cân bằng, Trái/Phải. (6dB theo bước 1dB)
  Mức đầu ra: “Bình thường” hoặc “-6dB”
  Cường độ hiển thị: (100%-75%-50%-25%, Tự động làm mờ và Tự động tắt)

• Thiết lập Green Bias
  Nguồn hồng ngoại (Mặt trước hoặc mặt sau)
  Tùy chọn PSU ra cho phép
  Phù hợp mức đầu vào
  Đặt tên đầu vào
  Dành riêng đầu vào 4 (XLR) hoặc đầu vào 5 (RCA) cho đầu vào AV bỏ qua âm lượng
  Khôi phục cài đặt

• Kích thước:
  Kích thước Bộ tiền khuếch đại, Rộng x Cao x Sâu: 48 x 23,6 x 45,5 cm, trọng lượng tịnh: 30,5kg
  Kích thước bộ nguồn, Rộng x Cao x Sâu: 48 x 23,6 x 44 cm, trọng lượng tịnh: 38,2kg
  Kích thước vận chuyển: Hai thùng; mỗi thùng có kích thước 59 x 57 x 38 cm, tương ứng là 45kg và 52kg
