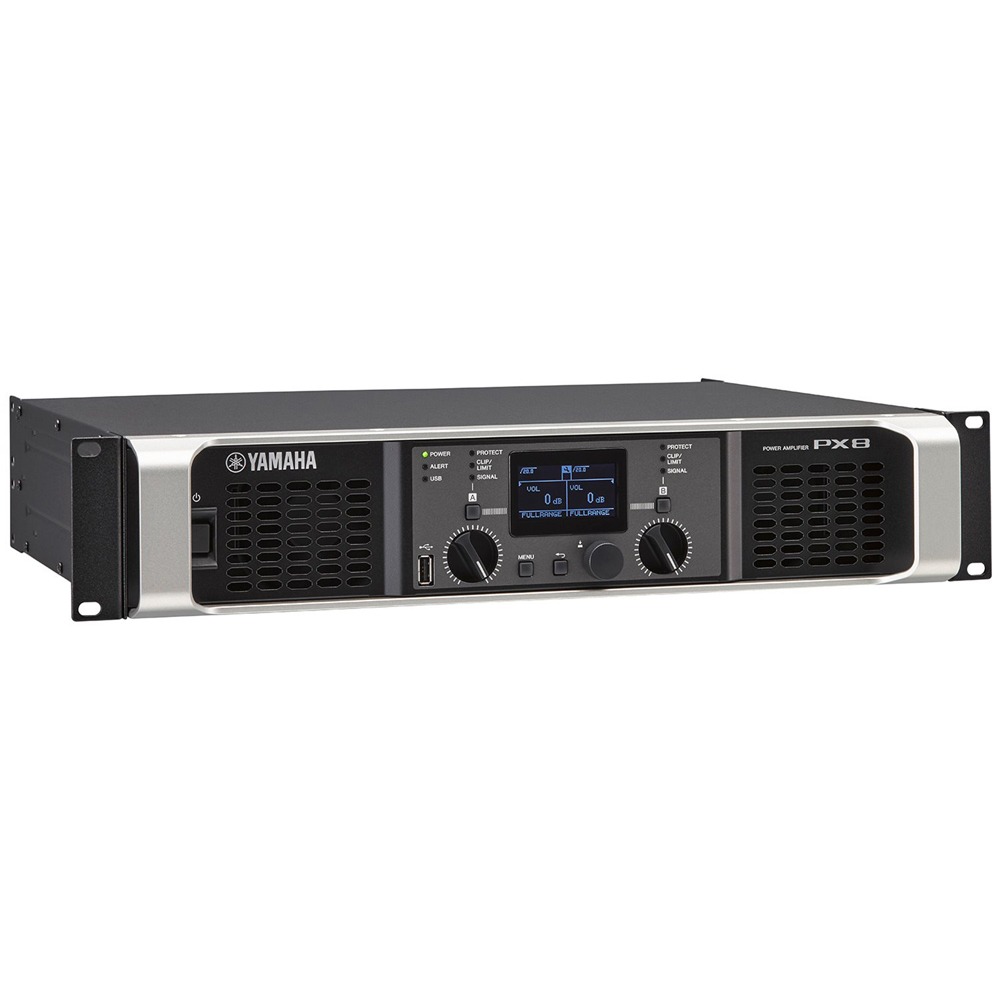

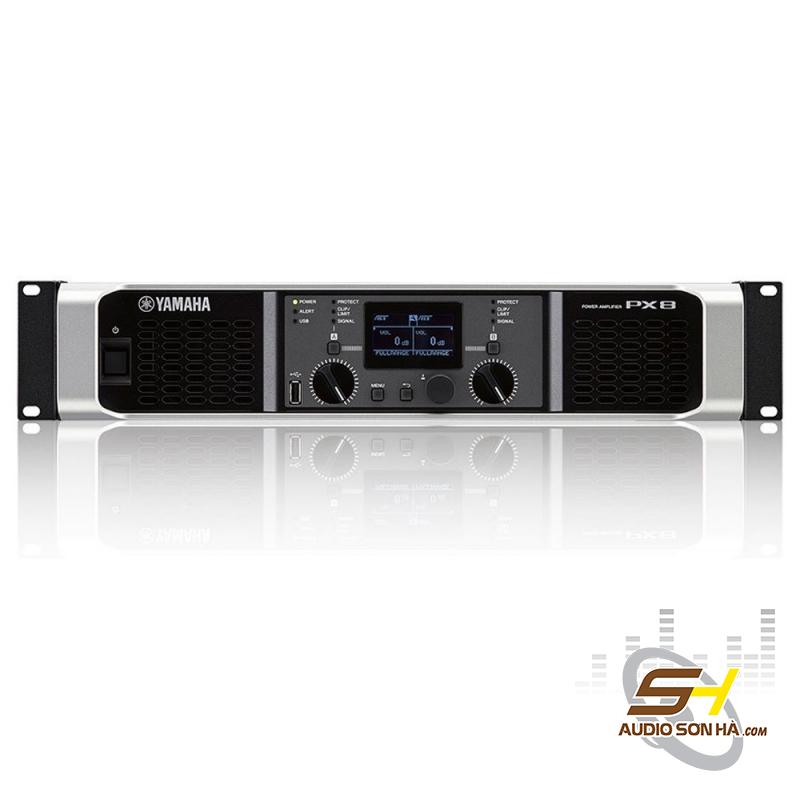

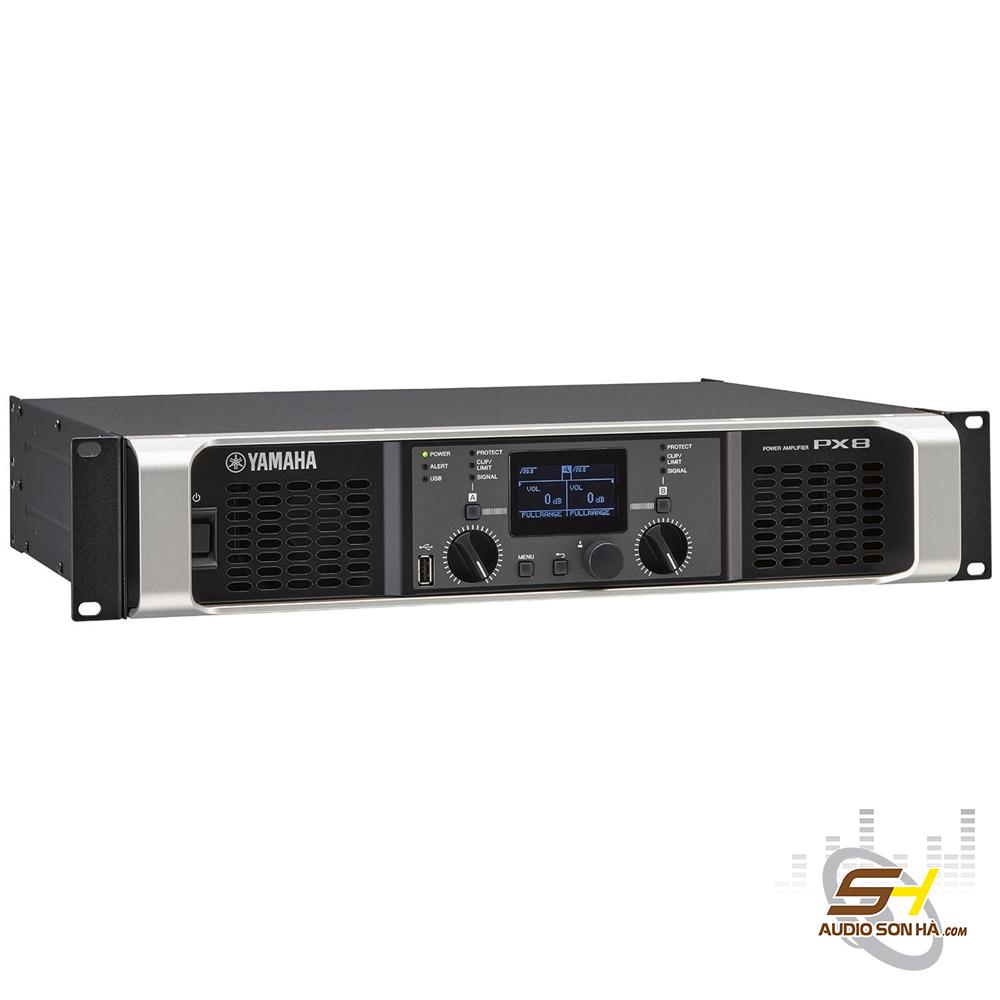

Cục đẩy công suất YAMAHA PX8

Tính năng nổi bật của AMAHA PX8

Chức năng bổ sung

・ Tính năng chỉnh sửa thông số của “Độ trễ loa” và “PEQ 6 băng tần” trong bộ xử lý loa hiện đã khả dụng. (Chỉ ở Chế độ nâng cao)
・ Đã thêm chức năng EQ LINK vào PEQ 6 băng tần. (Chỉ ở Chế độ nâng cao)
・ Chức năng Lưu / Tải dữ liệu SP TUNING DATA hiện khả dụng, cho phép bạn lưu / bạn cài đặt bộ xử lý loa của mình vào ổ đĩa flash USB. (Chỉ dành cho Chế độ nâng cao)
・ Đã thêm chỉ báo 6 băng tần PEQ ON vào màn hình HOME.

Thay đổi đặc điểm kỹ thuật

・ Cài đặt trở kháng loa hiện cũng có sẵn từ màn hình thiết lập LIMITER.
・ Tối ưu hóa hoạt động của quạt làm mát để giảm tiếng ồn (chỉ PX5 và PX3).
・ Điều chỉnh hoạt động của LIMITER trong SP PRESET cho mỗi loa.

Thiết kế mạnh mẽ, hiệu quả

Các mẫu PX series được thúc đẩy bởi một động cơ khuếch đại Class-D mới được phát triển, tập trung tất cả các chức năng cần thiết vào một chip LSI tùy chỉnh duy nhất và sử dụng công nghệ PLL để kiểm soát các đặc tính truyền tải trong thời gian thực, đạt được chất lượng và công suất âm thanh ấn tượng. Kiến trúc chip đơn mới này cung cấp đầu ra cao hơn và cải thiện hiệu suất trong một thiết kế nhẹ hơn nhưng đáng tin cậy hơn. Sự kết hợp giữa công nghệ tiên tiến và quy trình lựa chọn linh kiện kỹ lưỡng giúp bộ khuếch đại PX Series trở thành bộ khuếch đại hiệu quả vượt trội với tiếng ồn thấp, các tính năng bảo vệ đáng tin cậy và trên hết là chất lượng âm thanh vượt trội.

Xử lý tín hiệu tinh vi

Các mẫu PX series đi kèm với chức năng phân tần linh hoạt, bộ lọc, độ trễ, bộ giới hạn và PEQ (cài đặt sẵn cố định) theo tiêu chuẩn, cho phép thiết lập hệ thống nhanh chóng và dễ dàng thông qua màn hình LCD mà không cần thêm bất kỳ thiết bị bên ngoài nào. Tất cả các mô hình cũng có tính năng xử lý động đa băng tần thông minh D-CONTOUR của Yamaha, cho phép người dùng đạt được độ rõ ràng nhất quán và âm thanh chất lượng cao cho cả cấu hình trước nhà hoặc màn hình.

Thiết lập dễ dàng, trực quan

Để đáp ứng những người dùng có trải nghiệm tăng cường âm thanh ở các cấp độ khác nhau, dòng PX cung cấp cả chế độ thiết lập Cơ bản và Nâng cao. Chế độ Cơ bản cho phép người dùng chưa có kinh nghiệm dễ dàng định cấu hình hệ thống đáp ứng nhu cầu của họ, trong khi Chế độ nâng cao cung cấp cho người dùng kinh nghiệm khả năng kiểm soát chính xác hơn đối với mọi khía cạnh âm thanh của họ. Tất cả các mẫu đều có tám cài đặt trước có thể lập trình để thu hồi tức thì và giảm thời gian thiết lập có thể được lưu vào ổ USB và chia sẻ với các bộ khuếch đại PX khác.

Trình hướng dẫn cấu hình thông minh

Trình hướng dẫn cấu hình cho phép người dùng tiết kiệm nhiều thời gian hơn nữa trong quá trình thiết lập hệ thống bằng cách chỉ định cài đặt loa được tối ưu hóa phù hợp với cấu hình hệ thống của bạn– chỉ cần chọn bộ lọc và bộ phân tần phù hợp cho từng loa và Trình hướng dẫn cấu hình sẽ thực hiện phần còn lại. Config Wizard cũng có các cài đặt trước * được điều chỉnh cụ thể cho từng kiểu máy trong dòng loa thụ động phong phú của Yamaha, bao gồm dòng CBR, Club, Cài đặt và VXS / VXC phổ biến, và một chế độ nâng cao cho phép cấu hình chi tiết hơn các thông số như định tuyến đầu vào, độ nhạy đầu vào, khuếch đại khuếch đại và trở kháng loa. * Các cài đặt trước có thể được bổ sung và cập nhật trong tương lai.

Kết nối linh hoạt, xây dựng bền

Được trang bị cả đầu vào XLR và TRS cũng như đầu ra ràng buộc, SpeakON và đầu ra điện thoại, bộ khuếch đại PX Series mang lại sự linh hoạt cần thiết cho nhiều loại thiết lập và môi trường khác nhau, đồng thời độ bền để chống lại việc sử dụng đường dài nhờ khung chắc chắn và khả năng vận chuyển thiết kế tay cầm.

Thông Tin Kỹ Thuật

Mô hình 100V
Công suất đầu ra; 1kHz Non-clip 20msec Burst Cả hai kênh được điều khiển

• 8Ω: 800W x 2
• 4Ω: 1050W x 2
• 2Ω: 600W x 2

Mô hình 120V
Công suất đầu ra; 1kHz Non-clip 20msec Burst Cả hai kênh được điều khiển

• 8Ω: 800W x 2
• 4Ω: 1050W x 2
• 2Ω: 600W x 2

Các mô hình 220V-240V
Công suất đầu ra; 1kHz Non-clip 20msec Burst Cả hai kênh được điều khiển

• 8Ω: 800W x 2
• 4Ω: 1050W x 2
• 2Ω: 600W x 2
• Tần số lấy mẫu (Nội bộ) :  48kHz
• Tổng méo hài :  0,1% (1kHz, 10W), 0,3% (1kHz, Một nửa công suất)
• Đáp ứng tần số :  ± 1.0dB (1W, 8Ω, 20Hz đến 20kHz)
• Tỷ lệ S / N :  101dB (A-weighted, 8Ω, Gain setting = + 14dBu)
• Crosstalk :  Ít hơn -60dB (Half Power, 8Ω, 1kHz, Vol đầu vào tối đa 150Ω shunt)
• Điện áp đầu vào tối đa :  + 24dBu
• Đầu nối I / O

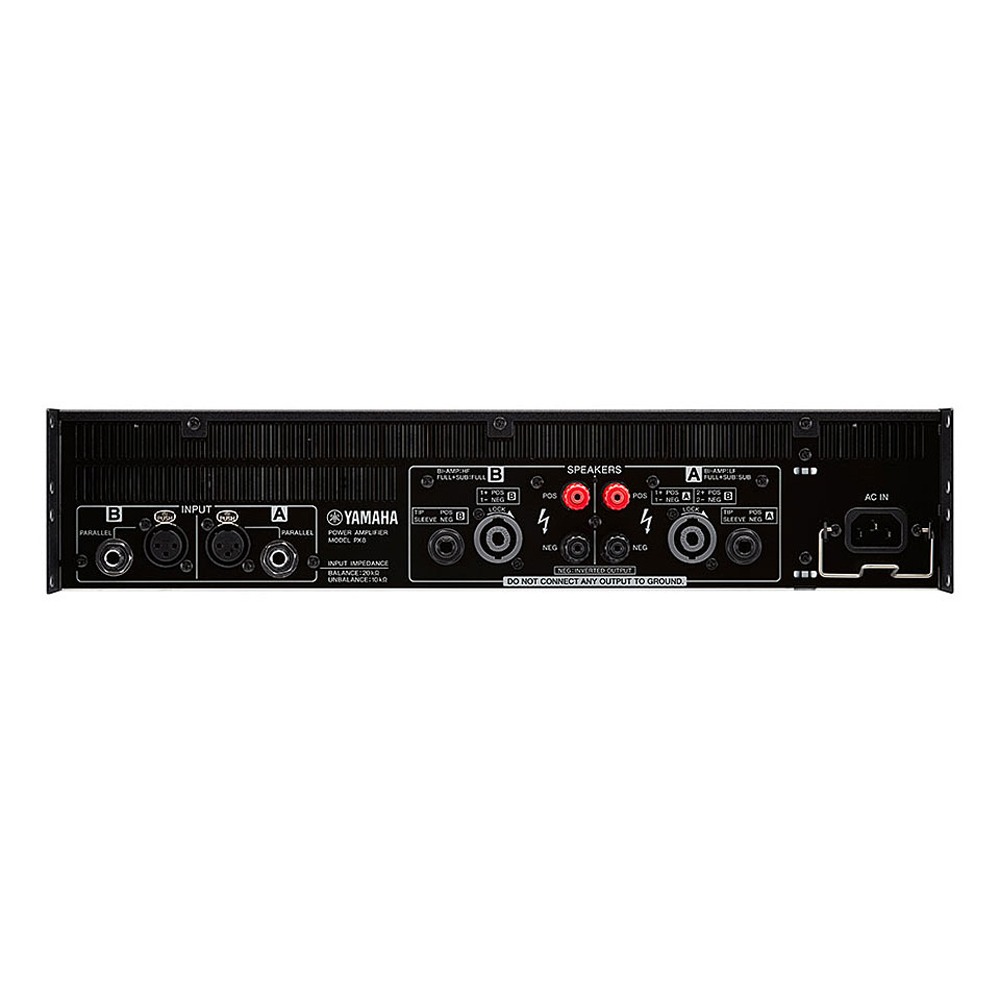

  • Các cổng ra loa :  Neutrik speakON NL4 x2, Binding post x2 cặp, 1/4 "PHONE (TS) x2
  • Khác: Đầu  nối USB 2.0 Standard-A (Nữ) để Lưu / Tải, Cập nhật cài đặt sẵn loa, Cập nhật chương trình cơ sở với bộ nhớ USB; Đầu vào AC x1 với kẹp dây AC
• Bộ xử lý : Tổng  đầu vào; D-CONTOUR (FOH / MAIN, MONITOR, OFF); Độ trễ (0 - 74msec); HPF / LPF (tần số cắt 20Hz ~ 20kHz với điều khiển phân cực); Bộ xử lý loa (6 băng tần PEQ * + Giới hạn + Độ trễ)
• Mạch bảo vệ
  • Bảo vệ tải :  Bật / tắt công tắc POWER: Tắt tiếng đầu ra; Bảo vệ điện áp đầu ra: Bộ giới hạn quá áp, người dùng có thể định cấu hình theo công suất và cài đặt sẵn loa; DC-error: Nguồn điện tắt (KHÔNG tự động khôi phục)
  • Bảo vệ bộ khuếch đại :  Nhiệt: Bộ giới hạn đầu ra (Tự động khôi phục) → Tắt tiếng đầu ra (Tự động khôi phục); Quá dòng: Tắt tiếng đầu ra (Tự động khôi phục); Quá áp: Bộ giới hạn đầu ra (Tự động khôi phục); Giới hạn công suất tích hợp: Bộ giới hạn đầu ra (Tự động khôi phục)
  • Bảo vệ nguồn điện :  Nhiệt: Bộ giới hạn đầu ra (Tự động khôi phục) → Ngắt nguồn điện; Quá điện áp: Ngắt nguồn điện; Quá dòng: Ngắt nguồn điện
• Lớp khuếch đại :  Lớp D, Mạch đầu ra cân bằng (BTL)
• Làm mát :  Quạt tốc độ biến đổi 16 bước x 2, luồng gió từ trước ra sau
• Yêu cầu về nguồn điện :  Tùy thuộc vào khu vực mua hàng; 100V 50Hz / 60Hz, 120V 60Hz, 220V-240V 50Hz / 60Hz * Được xác minh là hoạt động ở điện áp công suất danh định +/- 10% điện áp.
• Công suất tiêu thụ :  280W (công suất 1/8 MAX, 4Ω, Tiếng ồn hồng ở tất cả các kênh), 60W (4Ω, Chạy không tải)
• Kích thước  (WxHxD):  480mm x 88mm x 388mm (18-7 / 8 "x 3-7 / 16" x 15-2 / 8 ")
• Trọng lượng tịnh:  7,2 kg (15,87 lbs)
• Phụ kiện :  Nắp USB, Sách hướng dẫn sử dụng, Bảng thông số kỹ thuật, Cáp AC (2.0m) x 1
• Khác:  Nhiệt độ hoạt động: 0 ° C đến + 40 ° C, Nhiệt độ bảo quản: -20 ° C đến + 60 ° C
• Bộ chuyển đổi A / DD / A:  AD / DA: 24-bit tuyến tính, 128 lần lấy mẫu
• Tăng điện áp / Độ nhạy:
  8Ω Âm lượng tối đa:  32.0dB / + 8.3dBu (Cài đặt độ lợi: 32dB), 26.0dB / + 14.3dBu (Cài đặt độ lợi: 26dB), 36.3dB / + 4dBu (Cài đặt độ lợi: + 4dBu), 26.3dB / + 14dBu (Cài đặt tăng: + 14dBu)
• Trở kháng đầu vào:  20kΩ (Cân bằng), 10kΩ (Không cân bằng)
• Đầu nối I / O Đường dây (Đầu vào):  XLR-3-31 x2, 1/4 "PHONE (TRS) x2
• Các chỉ báo:  POWER x1 (Green), ALERT x1 (Red), USB x1 (Green), PROTECT x2 (Red), CLIP / LIMIT x2 (Red), SIGNAL x2 (Green); Tính năng tự động tắt đèn LED
• Độ trễ:  1,5 msec (Đầu vào tương tự cho loa)
• Cài đặt trước:  8 cài đặt trước bộ khuếch đại người dùng (Cài đặt trước của nhà máy: Cài đặt trước loa cho loa thụ động của Yamaha)
