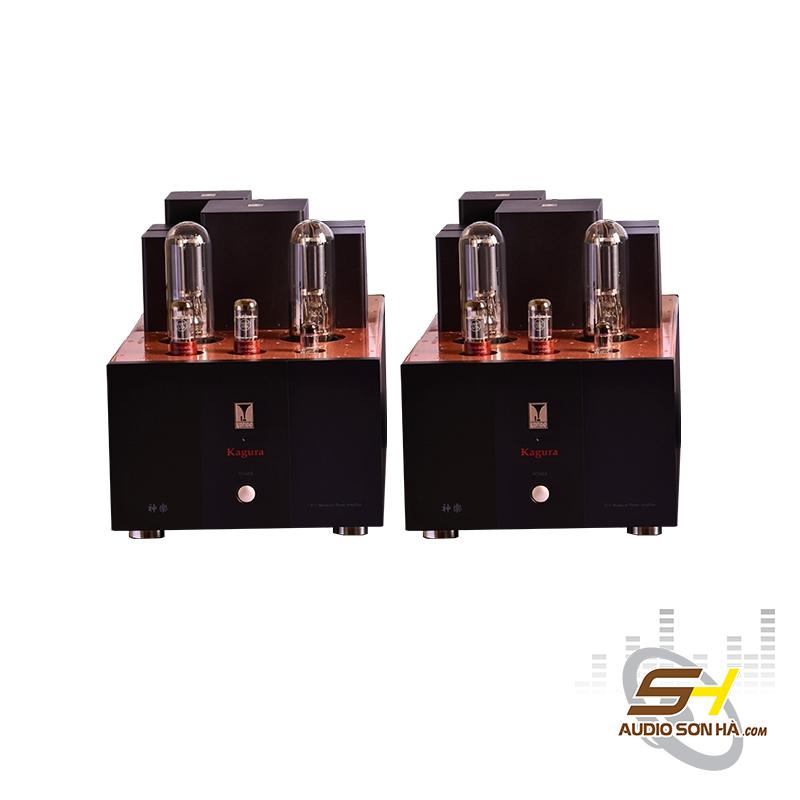

Power Mono Audio Note Kondo Kagura 2i
Bộ khuếch đại công suất hàng đầu mới này là cách Audio Note/ Kondo thực sự muốn được lắng nghe bởi những người đã say mê sự quyến rũ sâu sắc của âm nhạc.
Đặc trưng
Thiết kế mạch được cấu hình với 12AU7 ~ 6SN7 x2 để khuếch đại và 6SN7 x2 (bộ theo cực âm) cho tầng trình điều khiển để điều khiển mạnh mẽ ống 211 máy phát quy mô lớn.
Các mạch này được cấp nguồn độc lập bởi các phần cấp nguồn có quy mô lớn, độ gợn sóng thấp và trở kháng thấp hỗ trợ các giai đoạn khuếch đại độ tinh khiết cao. Hơn nữa, để đạt được chất lượng âm thanh tốt nhất như mong đợi từ Kagura, từng giai đoạn của bộ phận đã được kiểm tra lại và phát triển mới.
Mạch cung cấp điện quy mô lớn

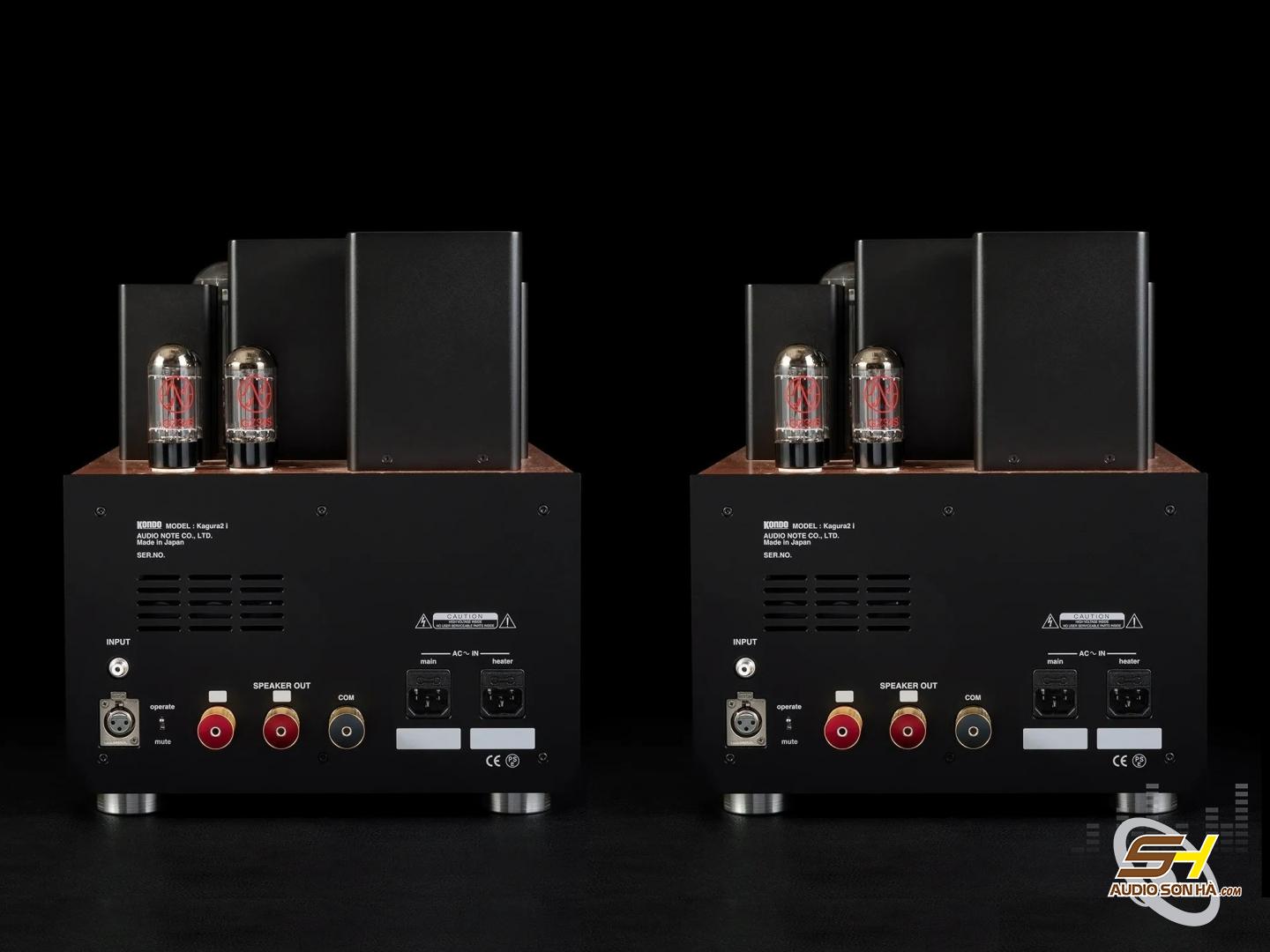

Có tổng số 3 máy biến áp cung cấp điện được sử dụng; B máy biến áp cung cấp điện phía trên phần sau của khung, và máy biến áp làm nóng khuếch đại và máy biến áp chỉnh lưu bên trong khung. Hơn nữa, 4 cuộn cảm được lắp đặt để tạo thành 3 mạch cung cấp điện hệ thống với 4 điện áp khác nhau +/- 200V, + 450V và + 950V. Phần cung cấp điện mạnh mẽ và cao cấp với các tụ dầu được đánh giá ở điện áp chịu đựng 1000V và cuộn cảm kháng loại lõi cắt mới được phát triển. Ngoài ra, hai cáp nguồn đi kèm với một đơn vị Kagura do nguồn điện chính và nguồn cấp điện cho lò sưởi được tách ra khỏi đầu vào AC.
Đơn vị được mô-đun hóa
Bằng cách mô-đun hóa phần khuếch đại điện áp, giá trị của việc nối dây thủ công và rút ngắn đường dẫn đã được thực hiện. Bằng cách đặt 3 tụ điện tách hệ thống khá gần mỗi mô-đun, các vòng tín hiệu có độ tinh khiết cao có thể được hình thành trong mỗi giai đoạn.
211 ống đầu ra được bố trí gọn gàng và phần ngoại vi bộ gia nhiệt gần được đặt ở rất gần bộ khuếch đại để từ ống tầng đầu tiên đến đế ống đầu ra có thể được xếp gọn trong một không gian nhỏ gọn cuối cùng giảm thiểu việc đi dây đến mức tối đa. Mạch 211 heather được gắn với các tụ điện lớn (40000uF x2) để giảm thiểu các phần tử gợn sóng trong khi mức độ tiếng ồn còn lại có thể đạt được khá thấp nhờ sử dụng mạch cân bằng tiếng ồn.
Bộ phận cao cấp
Giữa các giai đoạn khuếch đại, chúng tôi sử dụng các tụ điện lá bạc chống dao động điện cực mới được phát triển góp phần cải thiện mật độ âm thanh.
Thay vì sử dụng cuộn cảm lõi EI thông thường, chúng tôi đã phát triển một lần nữa loại lõi cắt để cải thiện mạnh mẽ chất lượng âm thanh tự nhiên và không bị căng bằng cách loại bỏ các tín hiệu khó chịu.
Biến áp đầu ra cuộn dây bằng bạc nguyên chất của Kagura xử lý trở kháng đầu ra 4, 8 và 16Ω. Cài đặt được đặt trước cho 4Ω và 8Ω cho trở kháng loa trong nhà máy.
Thông Tin Kỹ Thuật
- Sản phẩm: 211 bộ khuếch đại đơn âm đơn kết thúc song song
- Model: Kagura2 i
- Công suất định mức: 50W @ 1kHz, 5% THD
- Tần số đáp ứng: 8Hz ~ 55kHz (+ 0dB, -3dB @ 1W)
- Đầu vào/ Trở kháng: RCA x1 (không cân bằng) / 70kΩ,
XLR x1 (không cân bằng, 2: HOT) / 70kΩ
* Sử dụng độc quyền
- Đầu ra: 4Ω, 8Ω, 16Ω (2 đầu ra cài đặt trước của nhà máy)
Tiếng ồn: nhỏ hơn 0,5mV
- Ống chân không: 211 x2, 6SN7 x2, 12AU7 x1, GZ34 x4
- Công suất tiêu thụ: 270W
- Kích thước: 320mm (W) 370mm (H) 558mm (D)
(không bao gồm phần nhô ra)
- Cân nặng: 62kg
