Power Amplifier TAD-M700s

CÔNG NGHỆ

Chúng tôi tiến hành thử nghiệm và nghiên cứu để biến lý thuyết âm thanh thành hiện thực. Công nghệ mà chúng tôi dày công trau dồi giúp nâng cao thiết kế và chất lượng của TAD lên một tầm cao mới.

CÔNG NGHỆ MẠCH LOGIC KÉP

Thiết kế hoàn toàn đối xứng mang lại khả năng điều khiển loa hoàn hảo.

Khái niệm thiết kế cơ bản của TAD M700 và M700S là hiện thực hóa tính đối xứng từ đầu đến cuối, thống nhất kho tàng công nghệ độc quyền của chúng tôi thành một hình thức mạch lạc để đạt được chất lượng tái tạo âm thanh tối ưu. Đầu tiên, chúng tôi đã chọn cấu hình BTL (cầu nối không biến áp) làm cơ sở để đạt được tính đối xứng hoàn toàn. Thứ hai, chúng tôi đã kiểm tra và tối ưu hóa tỉ mỉ mọi khía cạnh của thiết kế bộ khuếch đại—từ đầu vào đến đầu ra, dẫn đến thiết kế hoàn toàn đối xứng, đến từng chi tiết nhỏ nhất như cấu trúc mạch và bo mạch in, bao gồm cả hai biến áp nguồn và tụ điện phân đặt song song. Tất cả các yếu tố này được thiết kế để đối xứng về mặt ảnh hưởng của sự thay đổi nhiệt độ, từ trường và độ rung nhẹ bên trong vỏ máy.

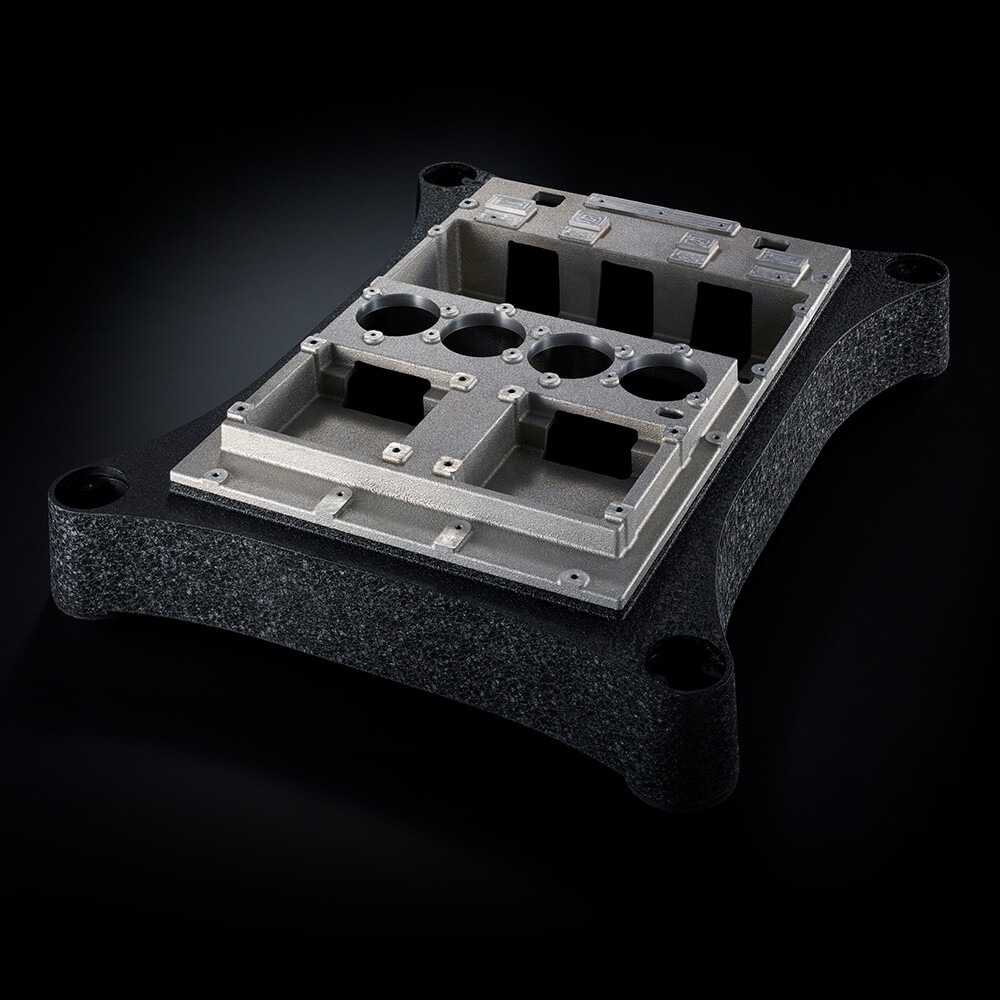

CÔNG NGHỆ GIẢM CHẤN RUNG ĐỘNG TINH TẾ

Khung máy bằng nhôm đúc được thiết kế mới giúp triệt tiêu ngay cả những rung động nhỏ nhất.

Các mẫu M700 và M700S sử dụng khung máy bằng nhôm đúc được thiết kế mới, có hệ số giảm rung bên trong cao, loại bỏ rung động cộng hưởng vốn có ở các tần số không mong muốn. Các linh kiện được bố trí tối ưu bên trong khung máy để chống lại rung động do áp suất âm thanh từ hệ thống loa gây ra. Khung máy nhôm trở kháng thấp thể hiện độ ổn định điện cao. Hơn nữa, các bộ khuếch đại này được hỗ trợ bởi bốn chân đế nhọn có thể điều chỉnh độ cao, mỗi chân đế có một điểm tiếp xúc với bề mặt đặt lên. Thiết kế khéo léo này giúp ngăn chặn rung động truyền qua sàn nhà ảnh hưởng đến các linh kiện bên trong thùng máy và giữ cho các tín hiệu âm thanh tinh tế không bị che khuất bởi sự méo tiếng do rung động gây ra. Kết quả là âm thanh được tái tạo cô đọng và mạnh mẽ hơn, nhưng vẫn giữ được sắc thái không gian của âm nhạc.

TRỌNG TÂM THẤP HƠN

Thiết kế lại với cấu trúc chân đế rộng hơn tạo ra một nền tảng vững chắc giúp triệt tiêu rung động cộng hưởng.

Cấu trúc khung máy rộng, được thừa hưởng từ ampli công suất TAD-M600, đã được nâng cấp để hạ thấp trọng tâm vốn đã thấp của toàn bộ thiết bị bằng cách tối ưu hóa góc nghiêng của bốn chân ở các góc. Khung máy bằng nhôm đúc với các cạnh được uốn cong nhẹ nhàng hơn so với phiên bản tiền nhiệm cung cấp một nền tảng vững chắc giúp triệt tiêu rung động cộng hưởng trong dải tần số âm thanh. Cấu trúc chắc chắn này chịu trách nhiệm tạo ra âm thanh đầy đặn đặc trưng của mọi ampli dòng TAD Reference Series. Biểu tượng được thiết kế lại trên bảng điều khiển phía trước và các khe hở cho bộ tản nhiệt ở phía xa của bảng điều khiển phía trên thể hiện rõ nét thiết kế trọng tâm thấp tiên tiến.

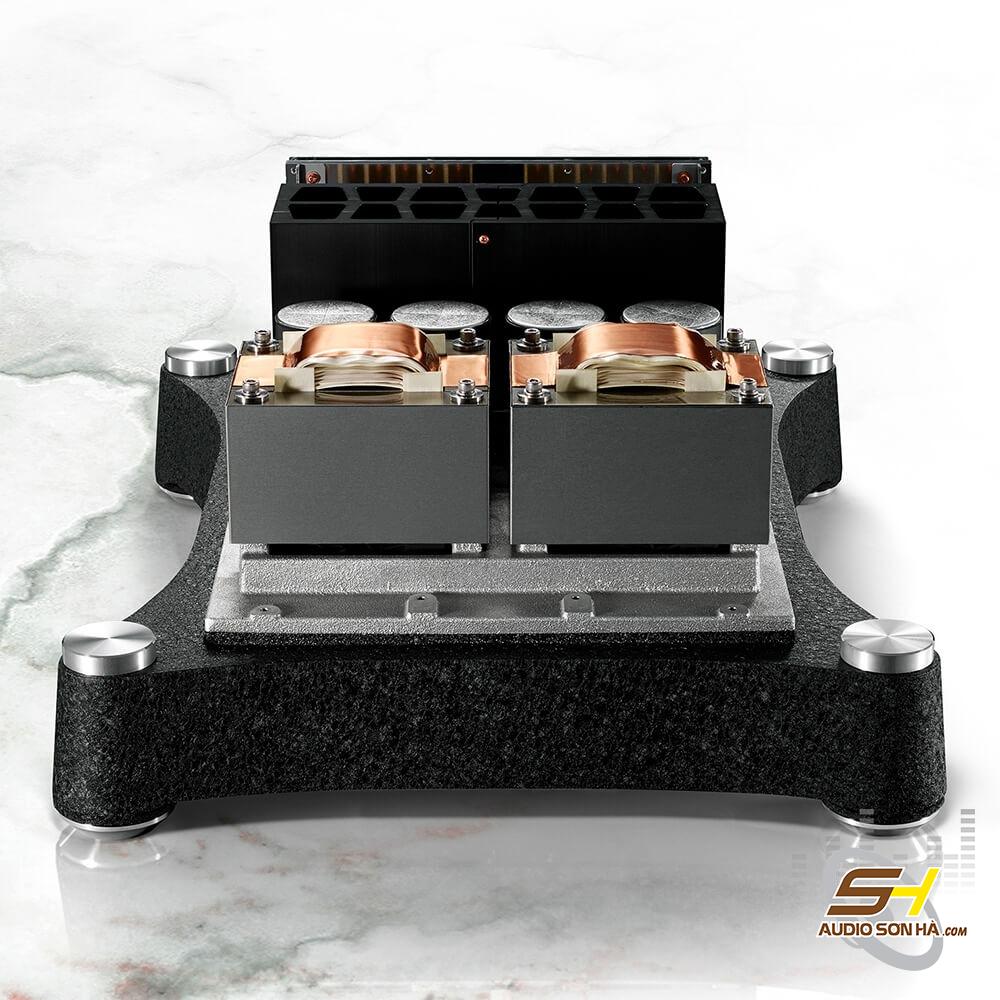

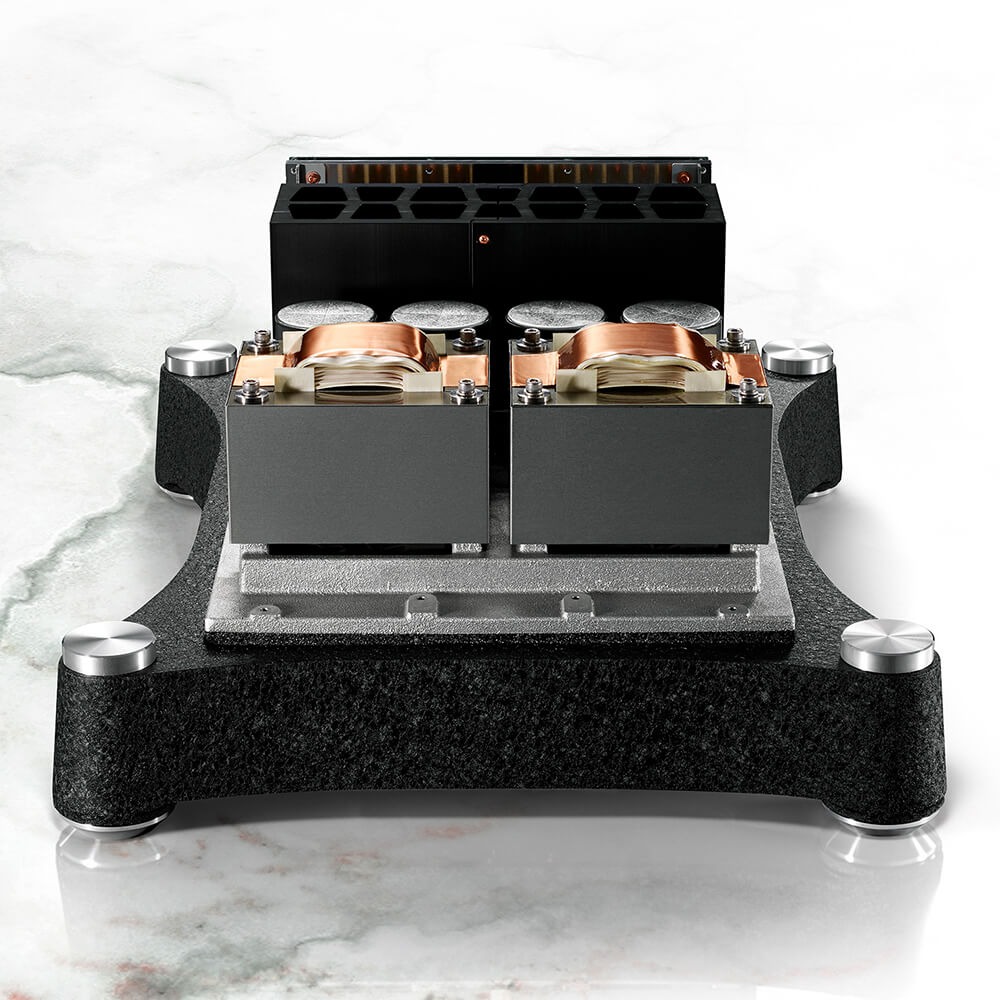

NGUỒN CẤP ĐIỆN CÔNG SUẤT CỰC LỚN

Hai máy biến áp điện khổng lồ và bốn tụ điện dung lượng lớn.

Nhiều năm kinh nghiệm của chúng tôi trong việc đạt được chất lượng âm thanh và độ tin cậy đã được thể hiện qua hai biến áp nguồn khổng lồ với tổng công suất 2,8 kVA. Trong dây chuyền sản xuất M700 và M700S, các nghệ nhân được chứng nhận của chúng tôi quấn thủ công các tấm cách điện quanh lõi biến áp, loại bỏ nhu cầu sử dụng cuộn dây để tăng cường độ kết dính giữa cuộn sơ cấp và thứ cấp. Cuộn dây được kết nối trực tiếp với tầng khuếch đại đầu tiên để tăng độ tinh khiết của nguồn điện và đạt được khả năng tái tạo âm thanh nhạy bén và ổn định hơn. Ngoài ra, bốn tụ điện 33.000 μF chắc chắn được chế tạo riêng giúp mang lại âm thanh sống động và mượt mà với khả năng đáp ứng tức thời tuyệt vời, đúng như mục tiêu thiết kế của M700 và M700S.

MẠCH ĐIỆN GIAI ĐOẠN ĐẦU TIÊN ĐƠN GIẢN HÓA

Việc sử dụng một cặp thiết bị FET phù hợp cho phép thiết kế mạch đầu vào với số lượng linh kiện tối thiểu.

Đúng với triết lý thiết kế lâu đời của TAD là “Đơn giản là tốt nhất”, M700 và M700S giảm thiểu số lượng linh kiện cần thiết cho giai đoạn đầu xuống mức tối thiểu để tín hiệu âm nhạc được khuếch đại ở dạng thuần khiết nhất và đi qua mạch mà không làm mất đi ngay cả những thông tin tinh tế nhất. Một cặp thiết bị FET được các nghệ nhân được chứng nhận của chúng tôi lựa chọn cẩn thận trong dây chuyền sản xuất đã được tích hợp vào mạch đầu vào của bộ khuếch đại, giúp cải thiện độ ổn định hoạt động của quá trình khuếch đại. Kết quả là, mọi sản phẩm M700 đều có đặc tính hiệu suất giống hệt nhau, và M700S mang lại hiệu suất giống hệt nhau giữa kênh trái và kênh phải. Ngoài ra
, mạch servo DC mới giúp ổn định quá trình khuếch đại, chống lại sự thay đổi nhiệt độ hoạt động và biên độ tín hiệu đầu vào, loại bỏ sự dao động về cường độ âm thanh. Tất cả sự chú trọng đến từng chi tiết này đảm bảo rằng các bộ khuếch đại này tạo ra âm thanh mạnh mẽ, cô đọng với âm trầm sâu lắng, cho phép người nghe có được trải nghiệm âm thanh nổi thực sự sống động.

Thông Tin Kỹ Thuật

• Mã sản phẩm: TAD-M700S
• Công suất đầu ra:
• 350 W/kênh (1 kHz, 4 Ω)
• 175 W/kênh (1 kHz, 8 Ω)
• Độ méo định mức: Dưới 0.005 % (1 kHz, 175 W, 4 Ω)
• Tỷ lệ tín hiệu trên nhiễu: Trên 125 dB
• Đáp ứng tần số: 1 Hz đến 100 kHz, +0/-3 dB
• Độ khuếch đại: 29.5 dB
• Cổng đầu vào: Độ nhạy đầu vào: 1.5 V, 100 kΩ
• Kích thước: 516 mm (Rộng) x 296 mm (Cao) x 622 mm (Sâu)
• Trọng lượng: 75.5 kg
