Power Monoblock Cary Audio CAD-805RS

CAD-805RS có tên gọi đầy đủ CAD-805 Reference Series là phiên bản mới nhất của dòng sản phẩm CAD-805 nổi tiếng, được tạo ra nhằm thay thế cho phiên bản tiền nhiệm CAD-805AE (Anniversary Edition) vốn rất thành công trước đó. CAD-805RS là khố power mono chạy mạch đèn Class A, cung cấp đầu ra công suất đạt 50W/kênh. Chiếc ampli này cũng được trang bị cách mạch xuất âm dành riêng cho các mức trở kháng 4 Ohms, 8 Ohms hoặc 16 Ohms để phù hợp với các loại loa khác nhau.

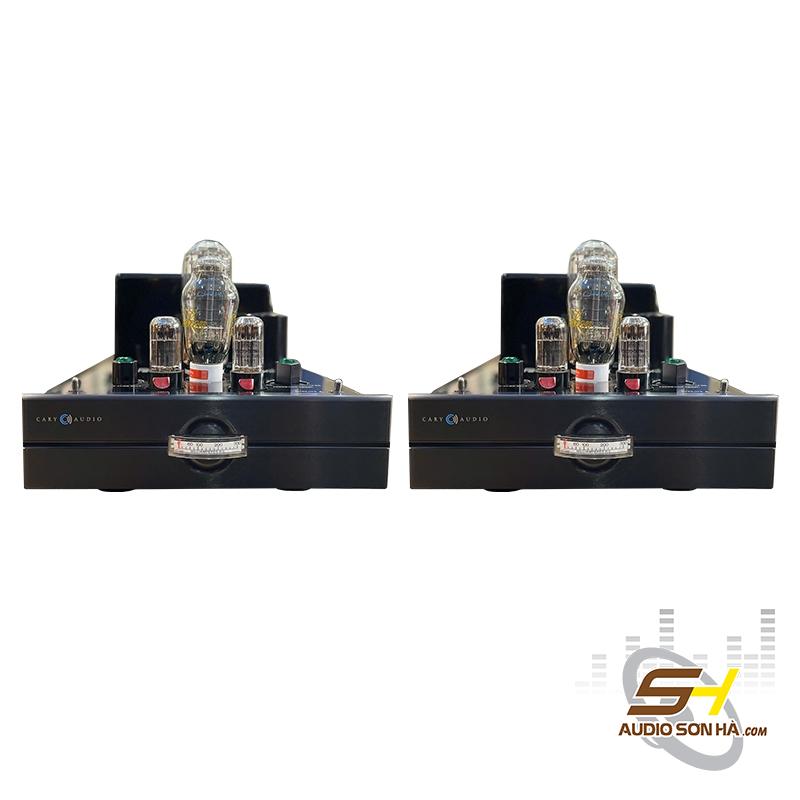

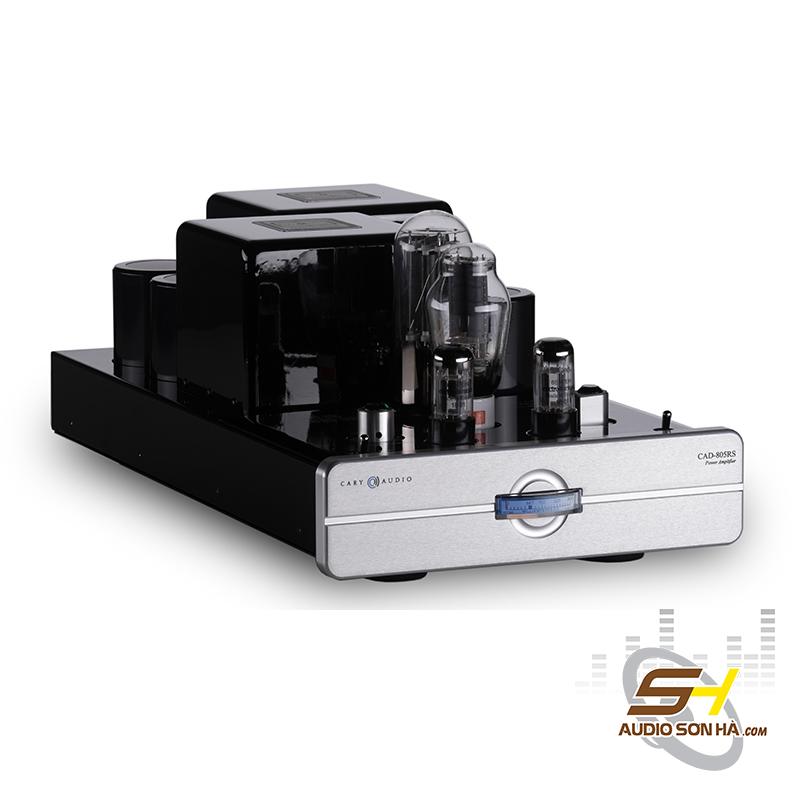

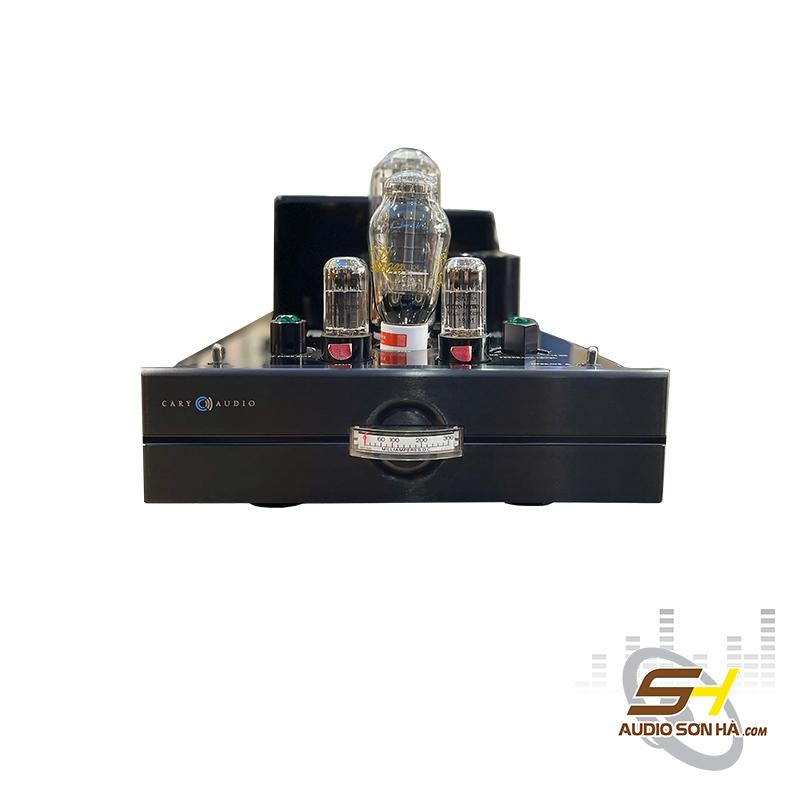

Đây là những gì bạn sẽ thấy với một cặp CAD-805RS từ trước ra sau. Bảng điều khiển phía trước là một khung nhôm gia công dày đẹp hoàn thiện anodized bạc hoặc đen. CAD-805RS được trang bị một đồng hồ tích hợp ở mặt trước của khung. Nút điều chỉnh được đặt ở phía sau khung máy cùng với giắc cắm cho đồng hồ bên ngoài.

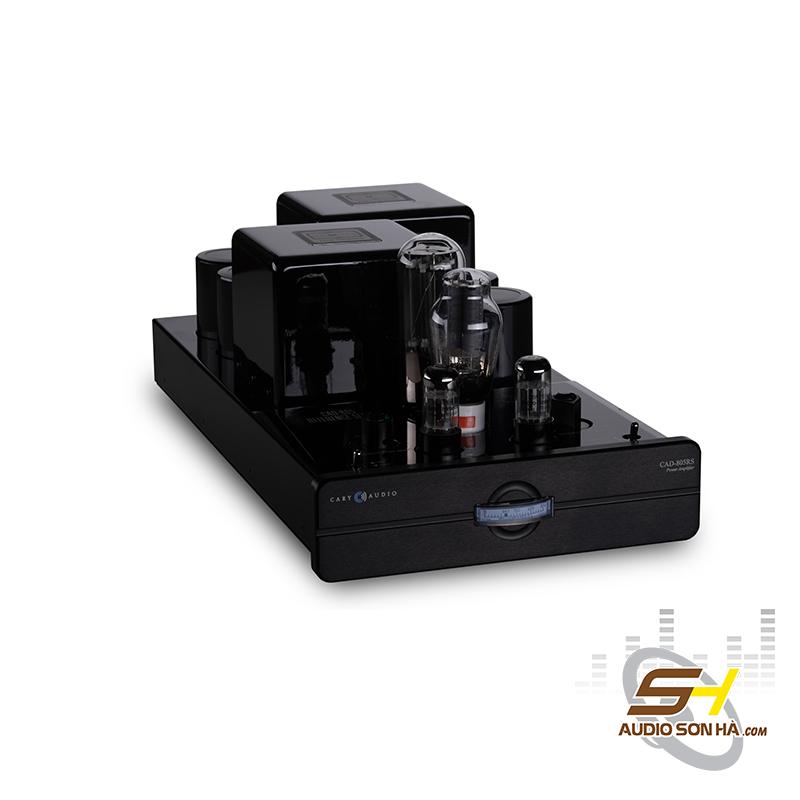

Nhìn vào bộ Power  từ trên cao, bạn thấy một tấm che trên cùng, được hoàn thiện trong một lớp men đen bóng Anthracite đẹp trai, với chữ in lụa trắng. Ở bên trái, công tắc nguồn chính, ở bên phải công tắc ‘dự phòng / vận hành, cung cấp năng lượng cho các bóng  đầu ra 211 hoặc 845. Ở bên trái là một công tắc xoay giống như viên ngọc màu xanh lá cây, chọn độ lệch thích hợp cho bạn chọn bóng đầu ra 211 hoặc 845. Ở bên phải là một núm xoay tương tự quay số phản hồi âm trên cơ sở toàn cầu và có thể điều chỉnh từ Tắt tắt ra trong một vòng quay liên tục đến tối đa 10 dB phản hồi. Ngoài ra, ở phần trên cùng phía trước của bộ khuếch đại này là hai ống giai đoạn đầu vào 6SN7, bóng giai đoạn trình điều khiển 300B và bạn chọn một ống đầu ra 845 hoặc 211.

Đằng sau các ống đèn, bề mặt chính của 805 bị chiếm giữ bởi hai máy biến áp có kích thước rất ấn tượng, một công suất, và một đầu ra, và bốn tụ điện. Ngoài ra, về phía sau của khung xe là nồi điều chỉnh setcrew đã nói ở trên cho mục đích thiên vị và giắc cắm lệch 1/4 inch để đọc độ lệch của trình điều khiển 300B. Đây là những điều chỉnh người dùng duy nhất bạn sẽ phải để ý, ngoài việc chọn hương vị ống đầu ra của bạn

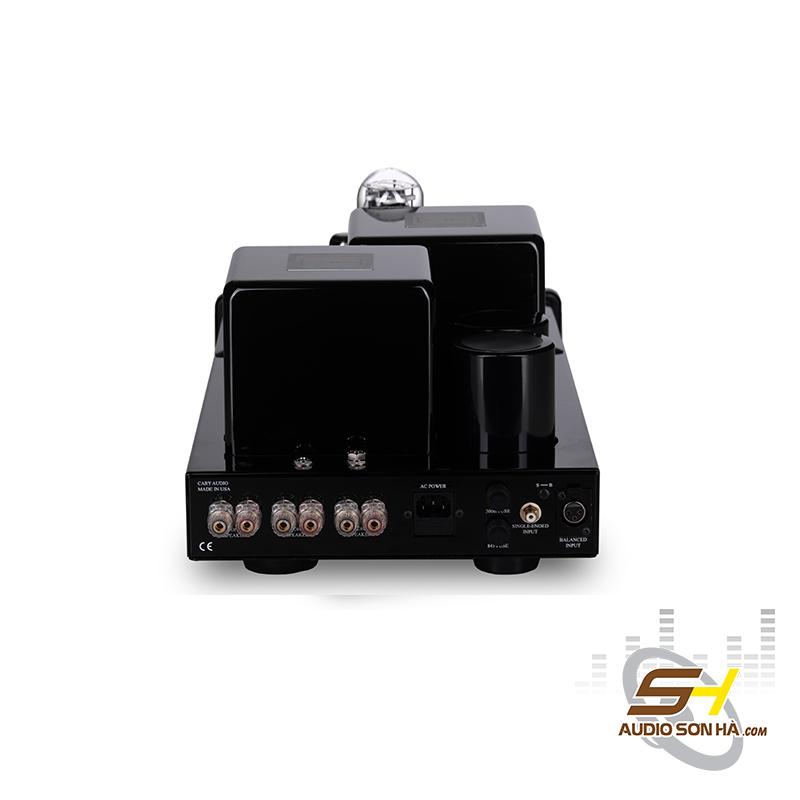

Bảng điều khiển phía sau cung cấp lựa chọn đầu ra loa 4, 8 hoặc 16 ohm có chất lượng rất cao và nhiệm vụ nặng nề. Có giắc cắm đầu vào RCA và giắc đầu vào XLR với một công tắc có thể lựa chọn của người dùng và hai cầu chì có thể nhìn thấy được, một cho 300B và một cho ống đầu ra. Ngoài ra còn có một cầu chì tích hợp trong ổ cắm điện AC. Dây nguồn có thể tháo rời.

Để xem lại mạch, tín hiệu đầu vào âm thanh một đầu từ thế giới bên ngoài được truyền đến lưới đầu vào điều khiển của ống 6SN7 đầu tiên. Giai đoạn 6SN7 đầu tiên này đang hoạt động trong một bộ Power mono  Class A ghép đôi kháng song song thông thường. Giai đoạn khuếch đại đầu tiên này được kết hợp trực tiếp với giai đoạn tăng tốc kép ba cực tiếp theo 6SN7.

 Giai đoạn thứ hai này đang hoạt động trong một loạt bộ Mono Class A dòng không đổi anode. Tín hiệu âm thanh được khuếch đại này được truyền qua một tụ điện ghép vào lưới của tầng trình điều khiển 300B. Bóng triode 300B hoạt động ở chế độ một đầu loại A sử dụng điện áp lưới âm cố định trên tầng trình điều khiển 300B.

Điện áp lưới âm này được điều chỉnh bởi người dùng bởi nồi tuốc nơ vít ở phía sau của CAD-805 AE. 300B được ghép trực tiếp vào lưới của một bộ tản điện 211 hoặc 845, 100 watt,bóng  đầu ra triode. Phương pháp ghép ở giai đoạn này được gọi là biến áp giữa các giai đoạn. Đây là một thiết kế khe hở không khí với đáp ứng tần số phẳng từ 30Hz đến 23 KHz.

Tín hiệu âm thanh từ máy biến áp xen kẽ 300B sẽ đưa Bóng đầu ra 211/845 lên mức đầu ra loại A 27 watt. Với các mức âm lượng bổ sung, bộ khuếch đại sẽ chuyển sang chế độ lưới dương với công suất 50 watt Class A2. Trong trường hợp Bóng 211 đầu ra, công suất Class A2 ở mức 70 watt khi cắt. Công suất cao từ ống 211/845 được ghép với loa thông qua một biến áp đầu ra nhiệm vụ liên tục 150 watt không khí. Điều này biến đổi trở kháng cao (cuộn sơ cấp 8000 ohm) của ống đầu ra thành 4,8 hoặc 16 ohms để điều khiển loa.

Thông Tin Kỹ Thuật

Thông số kỹ thuật:

Loại mạch: Một đầu Pure Class A
Công suất đầu ra 50 Watts Pure Class A
Phản hồi 0 đến 10 dB, điều khiển biến đổi liên tục
Đáp ứng tần số 20 Hz đến 20 kHz +/- 0,5 dB ở đầu ra công suất đầy đủ
Công suất tiêu thụ 230 watt - VẬN HÀNH, 76 watt - STANDBY
Trở kháng đầu vào 150k ohms
Trở kháng đầu ra các đầu nối loa 4, 8 và 16 ohm
Tín hiệu sang tiếng ồn> 80 dB dưới đầu ra định mức
Độ nhạy 1.0 Volt @ không phản hồi cho đầu ra đầy đủ
Nguồn cung cấp Tụ điện 4 - 1500 Fd @ 450V
Máy biến áp điện 1 - Máy biến áp điện lõi nhiều lớp EI
1 - Máy biến áp đầu ra khe hở không khí đặc biệt
200% chu kỳ làm việc trên tất cả các máy biến áp
Bổ sung ống đèn:

• 2 - Bóng đèn đầu vào 6SN7
• 1 - 300B Bóng đèn điều khiển
• 1 - 845 Bóng đèn đầu ra hoặc (Vui lòng chọn 845 hoặc 211 trong khi cài đặt)
• 1 - 211 Bóng đèn đầu ra (Vui lòng chọn 211 hoặc 845 trong khi cài đặt)

Thời gian khởi động: 5 phút, sau khoảng thời gian nghỉ ban đầu
Thời gian nghỉ: 100 giờ chơi nhạc
Hoàn thiện: khung máy Jaguar ‘Anthracite Black’
Kích thước (C x R x S) 25,4 x 31 x 70 cm
Trọng lượng: 38,5 kg
