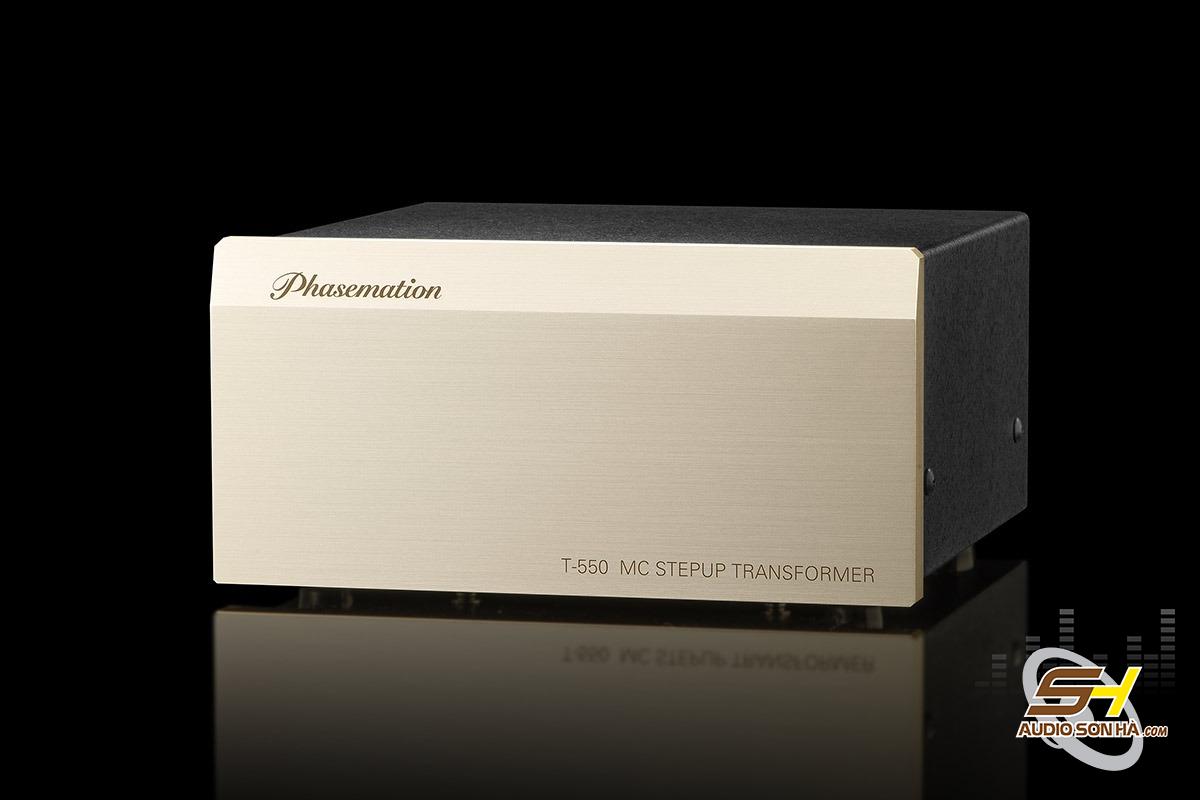

MC Step-Up Transformer Phasemation T-550

Ngõ vào Balanced:

Khi tín hiệu điện được tạo ra từ cuộn dây của đầu kim MC, thì về nguyên tắc cả quá trình này là phương thức Balanced. Nếu sử dụng Unbalanced để vận chuyển những tín hiệu này thì không chỉ làm suy giảm và mất đi những lợi thế của tín hiệu Balanced, mà còn dễ bị ảnh hưởng bởi sự nhiễu ở bên ngoài.

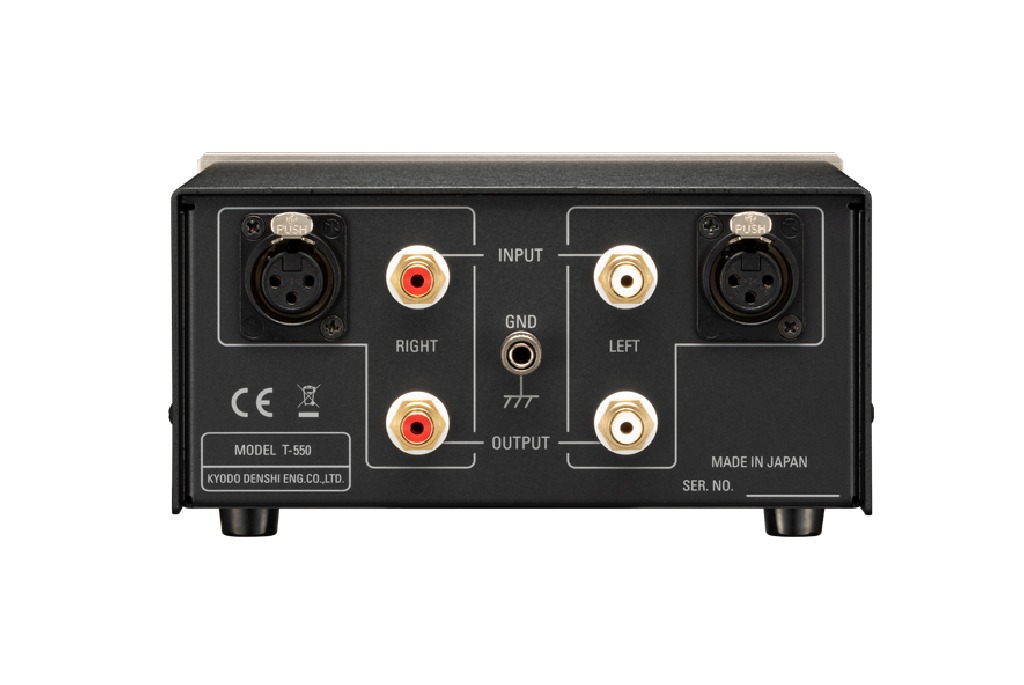

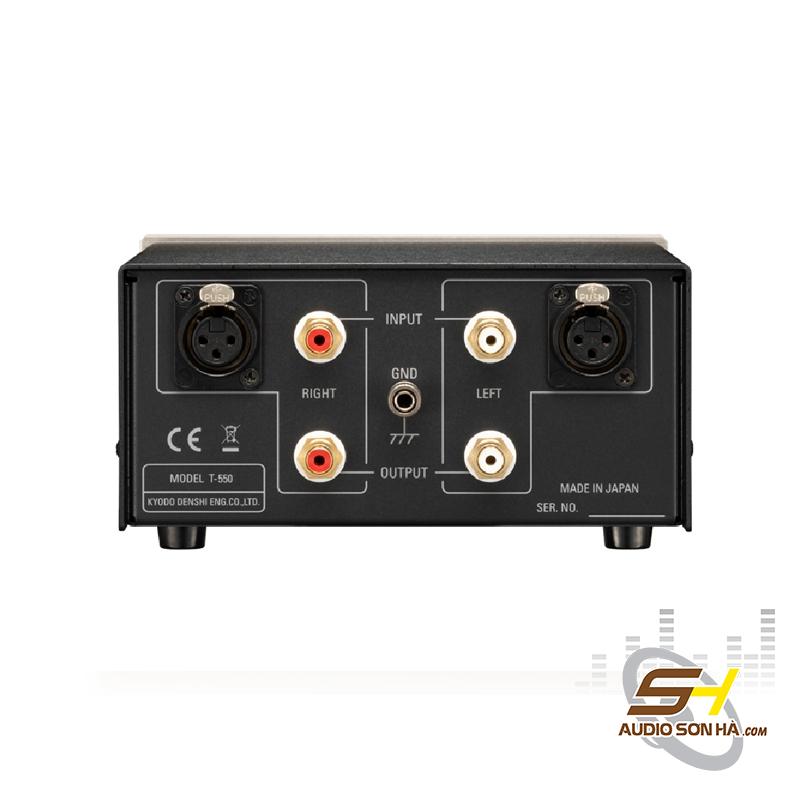

T-550 cung cấp cho người dùng ngõ vào Balanced để kết nối với mâm than. Theo nguyên lý, tín hiệu được truyền từ cuộn dây trong đầu kim đến cuộn dây biến áp thông qua mạch Push – Pull cân bằng (balance) và màng chắn tiếp địa bao quanh. Do đó, các tín hiệu gây nhiễu sẽ được chặn lại ở bên ngoài và được dẫn ra bằng đường tiếp địa. Ngoài ra, kết nối cân bằng hoàn toàn (No.2 pin hot) được thiết lập ở phía cartridge bằng cách nối tâm của cuộn sơ cấp của biến áp với điểm âm (signal GND) của cuộn thứ cấp.

Cấu trúc quấn dây đặc biệt:

Phasemation đã áp dụng cấu trúc quấn dây phân tách nguyên bản của mình vào T-550. Bằng cách sử dụng một dây đồng siêu dày có độ hao tổn thấp, quấn xung quanh một lõi EI lớn được làm từ vật liệu permalloy 78% dày 0,2mm, họ đã đạt được khả năng đáp ứng tần số và pha vượt trội trên dải tần rộng. Điều này mang lại các đặc tính ưu việt với độ tuyến tính tuyệt vời ở dải tần thấp và hiệu suất khuếch đại cao, giúp giảm méo pha trong các dải tần nghe được, đồng thời tạo ra một không gian âm thanh mượt mà.

Thiết kế khung chắc chắn:

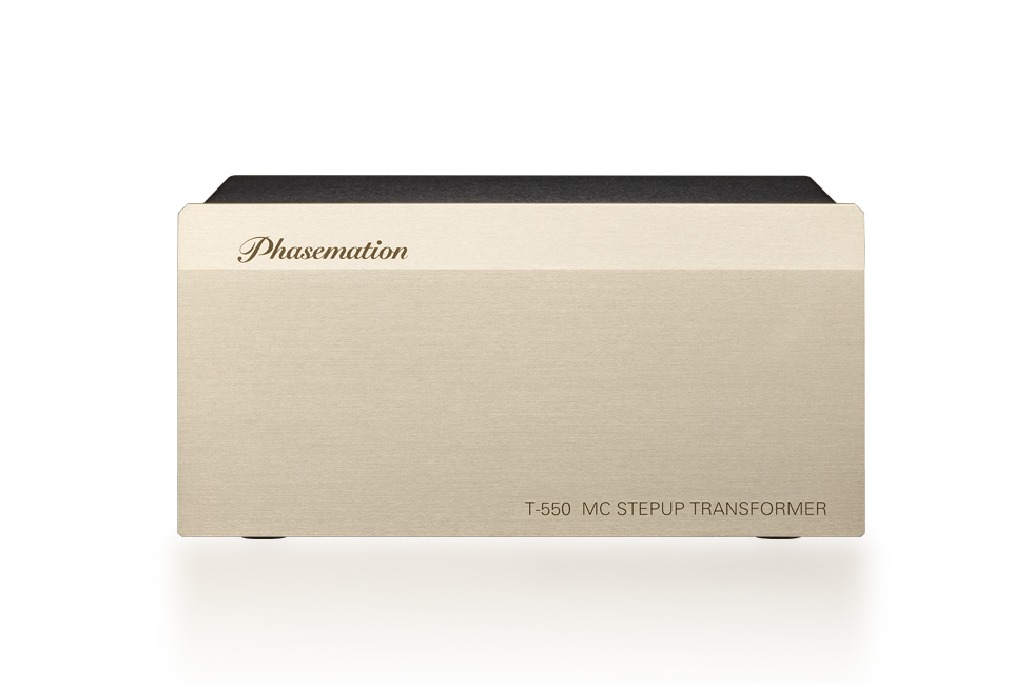

Mặt trước của T-550 được thiết kế với một tấm nhôm nghiêng dày 10mm, khung gầm mạ đồng dày 1.2mm và nắp mạ đồng dày 1.6mm. Toàn bộ khung máy được lắp ráp bằng vít thép không gỉ phi từ tính, giúp tăng cường độ cứng và giảm thiểu hiện tượng méo từ.

Bên cạnh đó, biến áp của thiết bị còn được trang bị một hệ thống treo bằng vật liệu cao su giảm chấn cao cấp, giúp triệt tiêu sự truyền tải của rung động bên ngoài, đảm bảo hiệu suất hoạt động ổn định. Đồng thời, việc bố trí các màng che chắn từ tính gần biến áp giúp giảm thiểu nhiễu cảm ứng từ bên ngoài và hạn chế méo từ, mang lại chất lượng âm thanh tinh khiết và chính xác hơn.

Thông Tin Kỹ Thuật

• Trở kháng đầu kim: 1.5 – 40 ohms
• Trở kháng tải: 47kohms
• Đáp tuyến tần số: 10 – 50kHz (±2dB)
• Kích thước (WxHxD): 174 x 90 x 173 mm
• Trọng lượng: 2.1 kg
