Bộ phân tần chủ động analog Magico MXO

Bộ phân tần chủ động analog MXO tiên tiến, ban đầu được thiết kế dành riêng cho hệ thống loa M9 (cố định ở 120Hz), nay cũng có phiên bản tích hợp bộ lọc thông cao/thông thấp (cố định ở 55Hz). Sử dụng cùng nền tảng MXO, phiên bản chuyên dụng này sẽ mang lại lợi ích cho người dùng trên toàn thế giới, những người yêu cầu hiệu suất tối ưu trong việc tích hợp loa chính và loa siêu trầm. MXO cung cấp khả năng lọc thông cao/thông thấp cực kỳ trong suốt, giúp giảm tải cho loa chính khỏi các tần số thấp gây khó chịu dưới 55Hz và truyền tải thông tin âm trầm sâu hơn đến loa siêu trầm chủ động. Khả năng quản lý tín hiệu dải tần trên và dưới analog này cải thiện độ trong suốt và độ phân giải của loa chính, đồng thời cho phép loa siêu trầm chủ động tích hợp liền mạch với loa chính.

Được thiết kế và chế tạo với cùng tiêu chuẩn cao như những bộ tiền khuếch đại tốt nhất trong ngành, MXO tích hợp liền mạch các hệ thống loa chính/loa siêu trầm do Magico hoặc các nhà sản xuất khác cung cấp cho mọi không gian nghe nhạc, đồng thời duy trì độ trong suốt tối ưu.

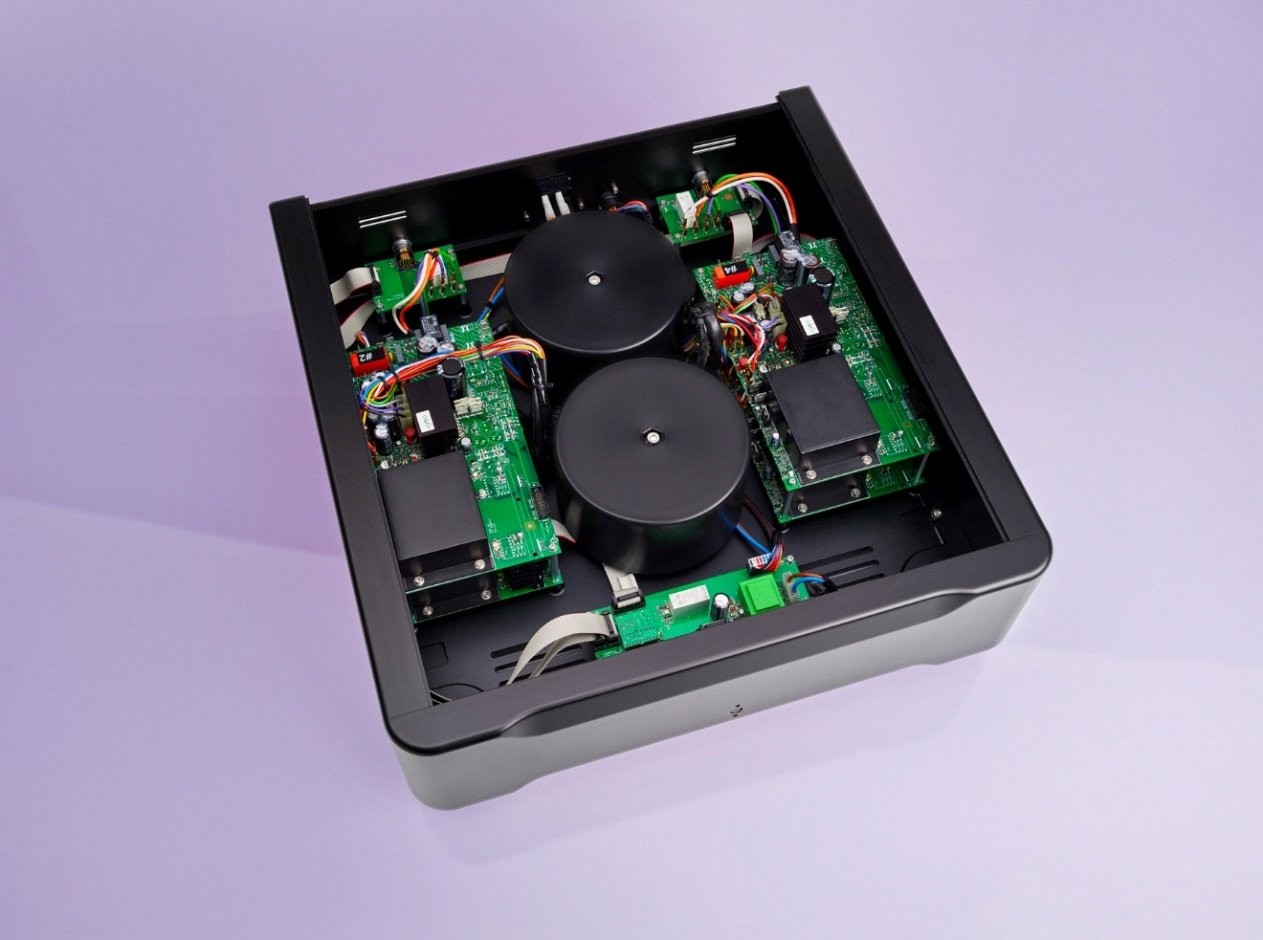

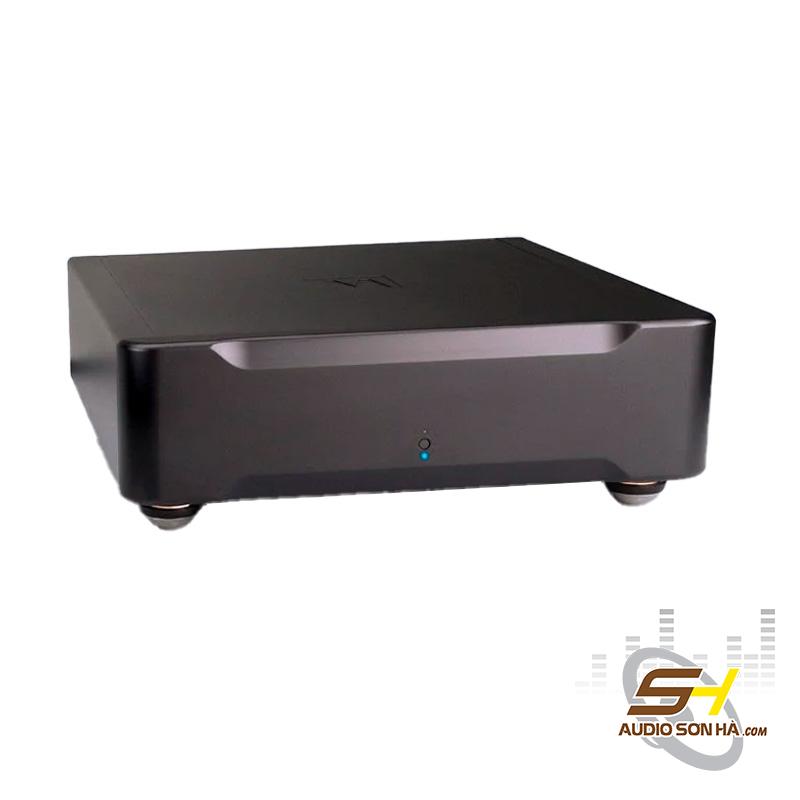

Thiết kế khung kép của MXO cách ly mạch xử lý bộ lọc nhạy cảm khỏi bộ nguồn được đặt riêng biệt. Với các biến áp nguồn cấp phòng thí nghiệm kích thước lớn, bộ nguồn tái tạo dòng điện xoay chiều và áp dụng điều chỉnh chủ động trên mọi giai đoạn của mạch.

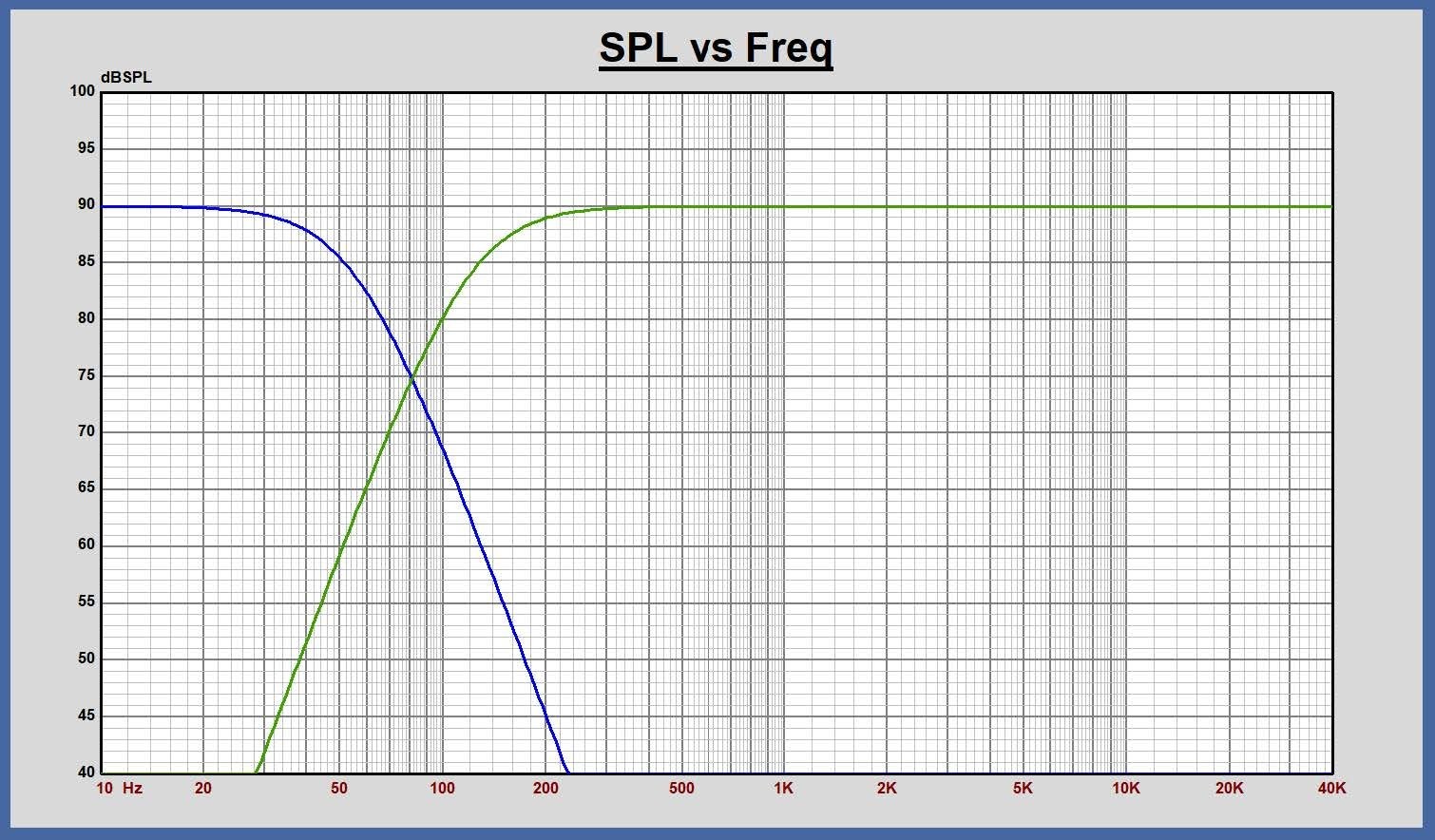

MXO sở hữu bộ lọc Linkwitz-Riley 2 chiều chủ động, độ dốc 24dB/octave ở tần số 55Hz với tùy chọn pha 0/180 độ và độ khuếch đại 12dB mỗi kênh. Được thiết kế nội bộ, MXO là thiết kế mạch kép đơn âm, hoàn toàn cân bằng/rời rạc từ đầu vào đến đầu ra, sử dụng các linh kiện chính xác chất lượng cao nhất (điện trở/tụ điện) để đảm bảo mức nhiễu cực thấp với băng thông tín hiệu mở rộng và đáp ứng siêu tuyến tính.

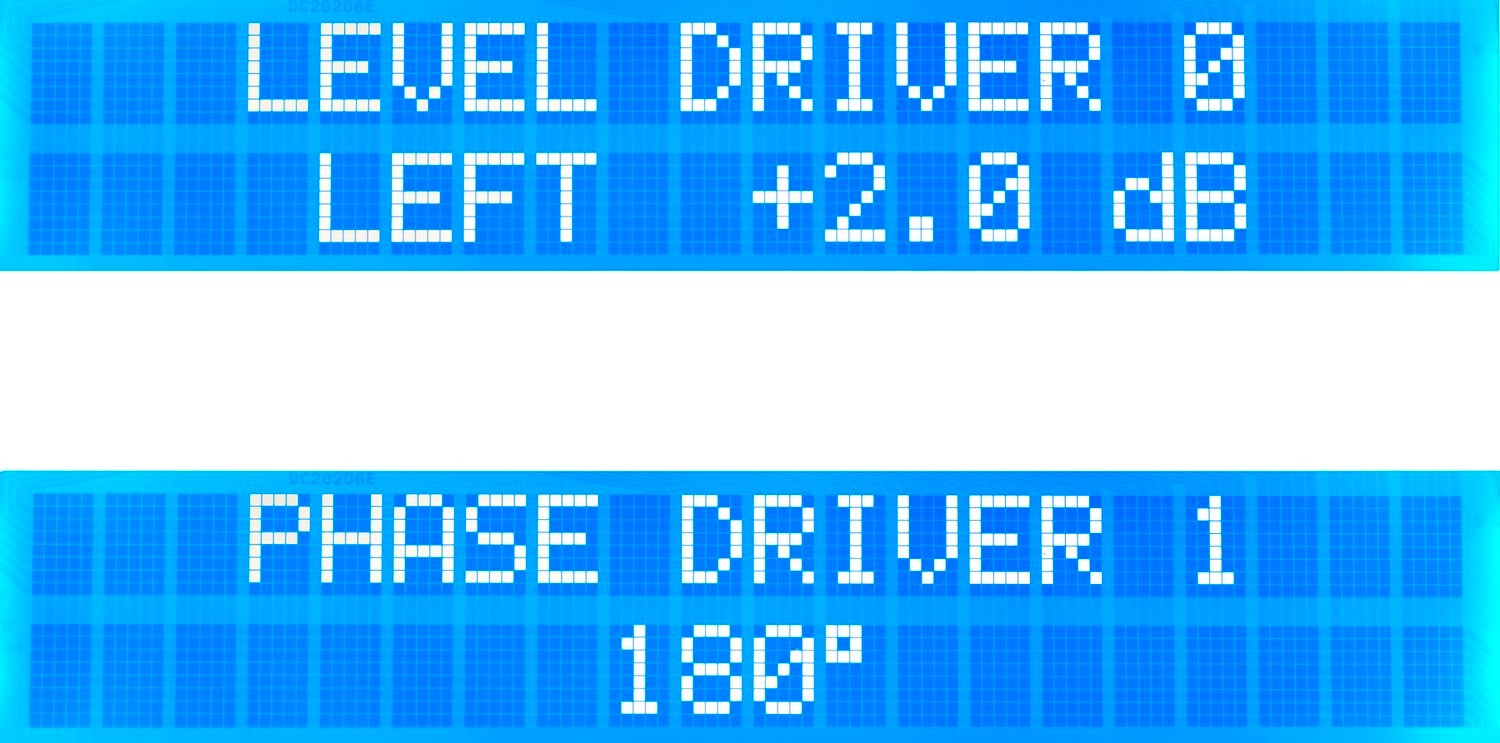

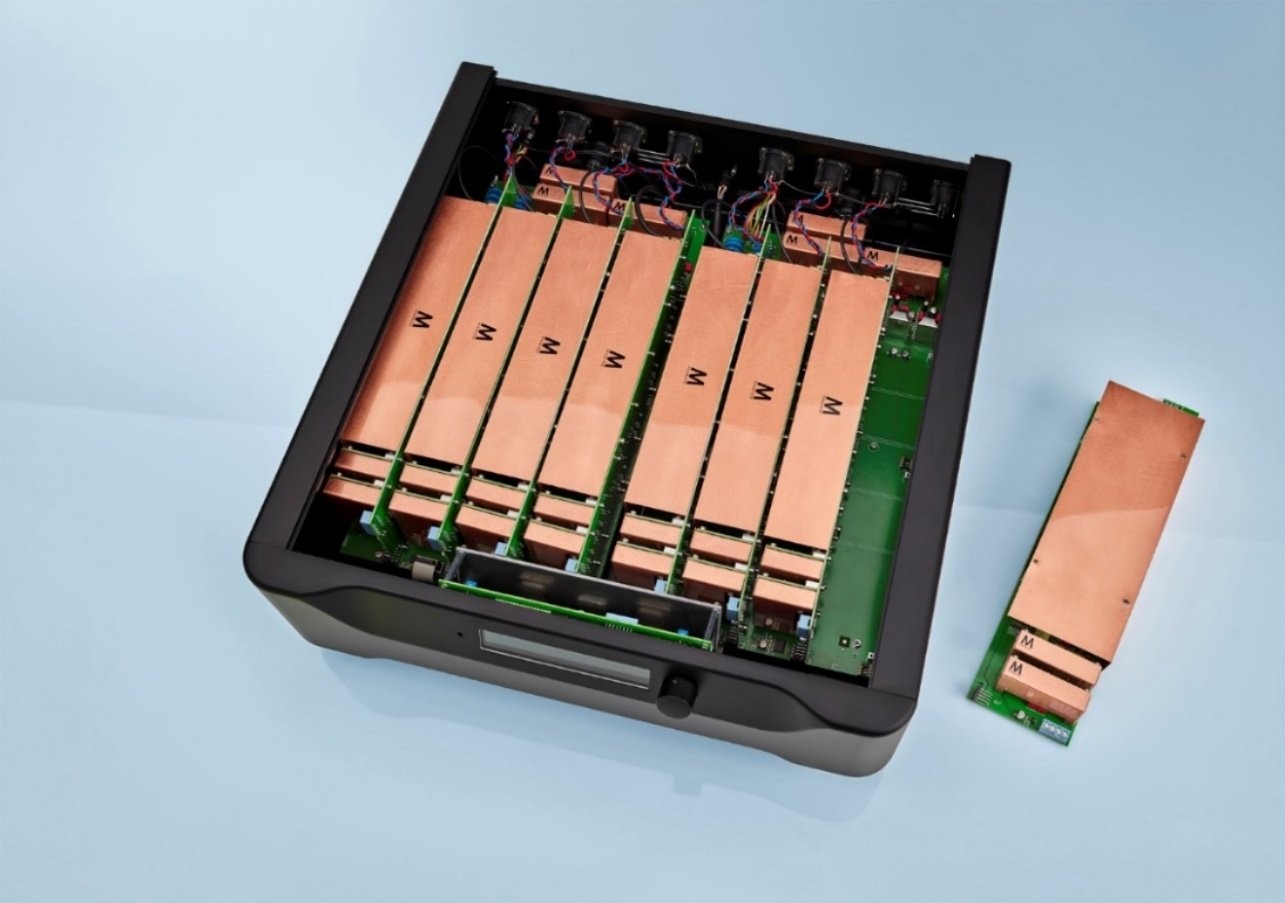

Bộ suy giảm tín hiệu chính xác cung cấp khả năng điều khiển 0,5 dB/bước với phạm vi điều chỉnh độ khuếch đại lên đến +/- 12dB cho mỗi kênh bằng thiết kế độc quyền để đảm bảo độ tinh khiết của đường dẫn tín hiệu. Mạch khuếch đại độc đáo này sử dụng rơle điều khiển bằng phần mềm để điều khiển mạch. Một kỹ thuật độc quyền được triển khai để có một điện trở cố định mắc nối tiếp trong khi vẫn duy trì trở kháng đầu ra không đổi trong suốt quá trình thay đổi âm lượng nhằm đạt được hiệu suất âm thanh tối ưu ở mọi mức âm lượng. Kiến trúc mở của MXO sử dụng thiết kế thẻ mô-đun kết nối với bo mạch chủ, cho phép triển khai các cấu trúc bộ lọc bổ sung hoặc nâng cấp trong tương lai.

Thông Tin Kỹ Thuật

• Loại: Bộ phân tần chủ động analog 2 đường tiếng
• Tần số cắt: 55 Hz (cố định)
• Độ dốc bộ lọc: 24 dB/octave, Linkwitz-Riley
• Kiến trúc mạch: Dual Mono, Fully Balanced, Discrete
• Điều chỉnh gain: ±12 dB
• Bước chỉnh âm lượng: 0,5 dB/bước
• Điều chỉnh pha: 0° / 180° độc lập cho từng ngõ ra
• Trở kháng đầu vào cân bằng: 44 kΩ (22 kΩ mỗi cực)
• Trở kháng đầu ra cân bằng: 100 Ω (50 Ω mỗi cực)
• Điện áp đầu vào tối đa: 15 Vrms (+24 dBV)
• Điện áp đầu ra tối đa: 15 Vrms (+24 dBV)
• Tỷ số tín hiệu trên nhiễu (SNR): 95 dB
• THD+N: < 0,001%
• Băng thông: 10 Hz – 200 kHz (±0,5 dB)
• Độ tách kênh: >115 dB tại 10 kHz

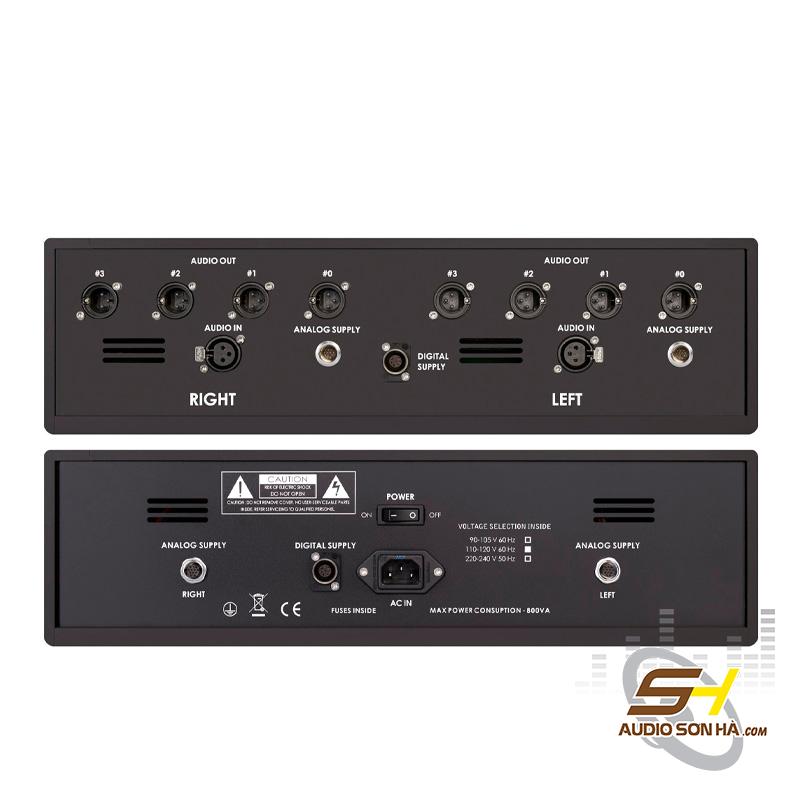

• Ngõ vào: 2 x XLR Balanced (L/R)
• Ngõ ra loa chính: 2 x XLR Balanced (L/R)
• Ngõ ra Subwoofer: 2 x XLR Balanced (L/R)
• Điện áp hoạt động: 100V / 115V / 230V (thiết lập tại nhà máy)
• Kích thước bộ phân tần: 20 x 46 x 51 cm
• Khối lượng bộ phân tần: 18 kg
• Kích thước bộ nguồn rời: 20 x 46 x 51 cm
• Khối lượng bộ nguồn: 27 kg
