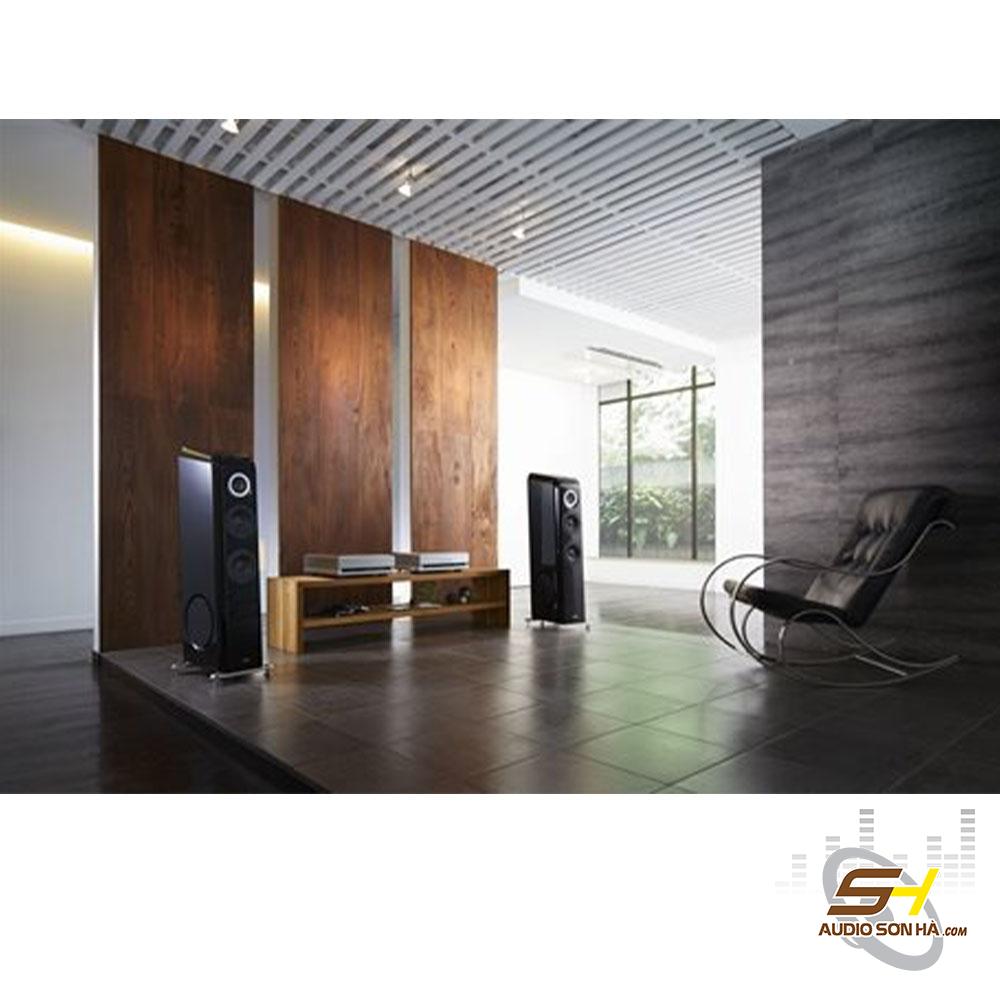

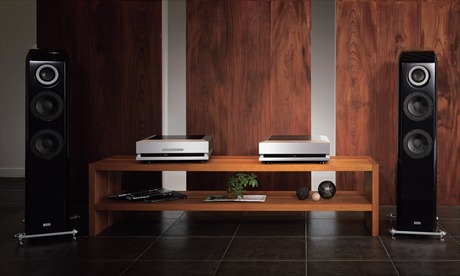

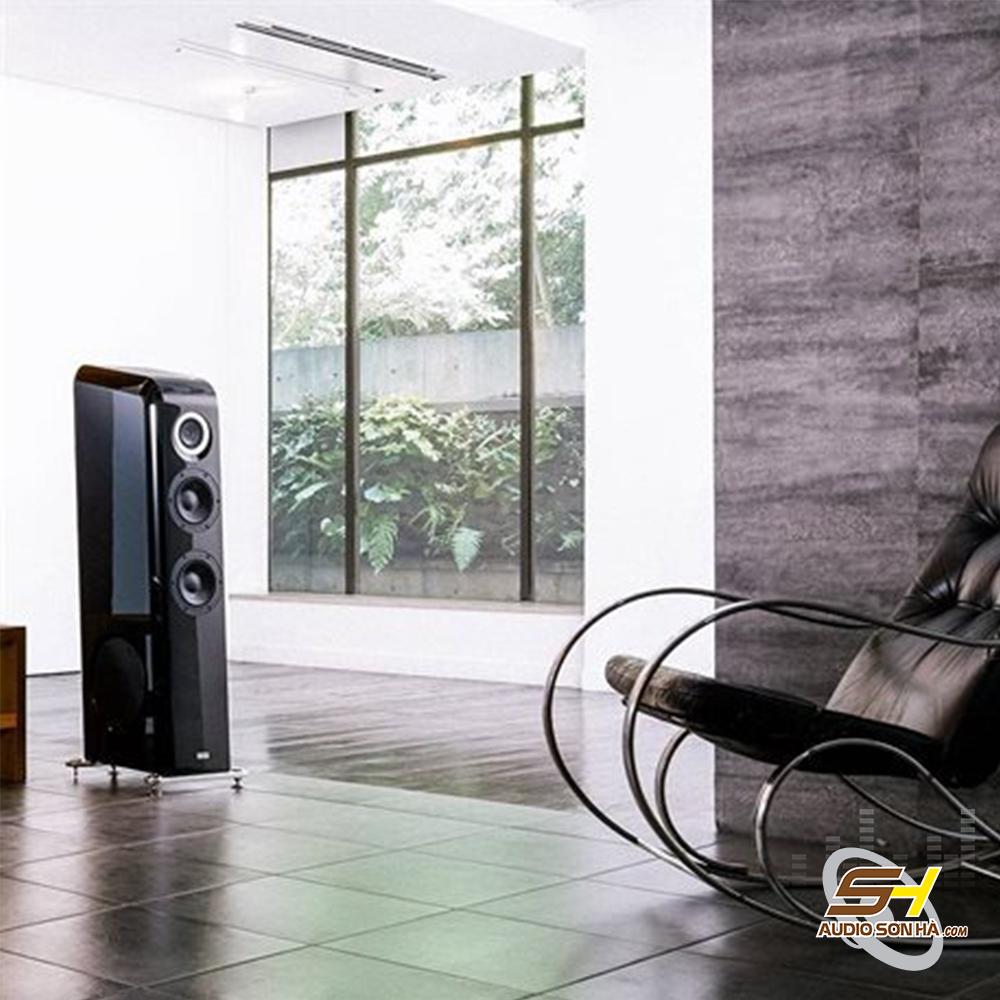

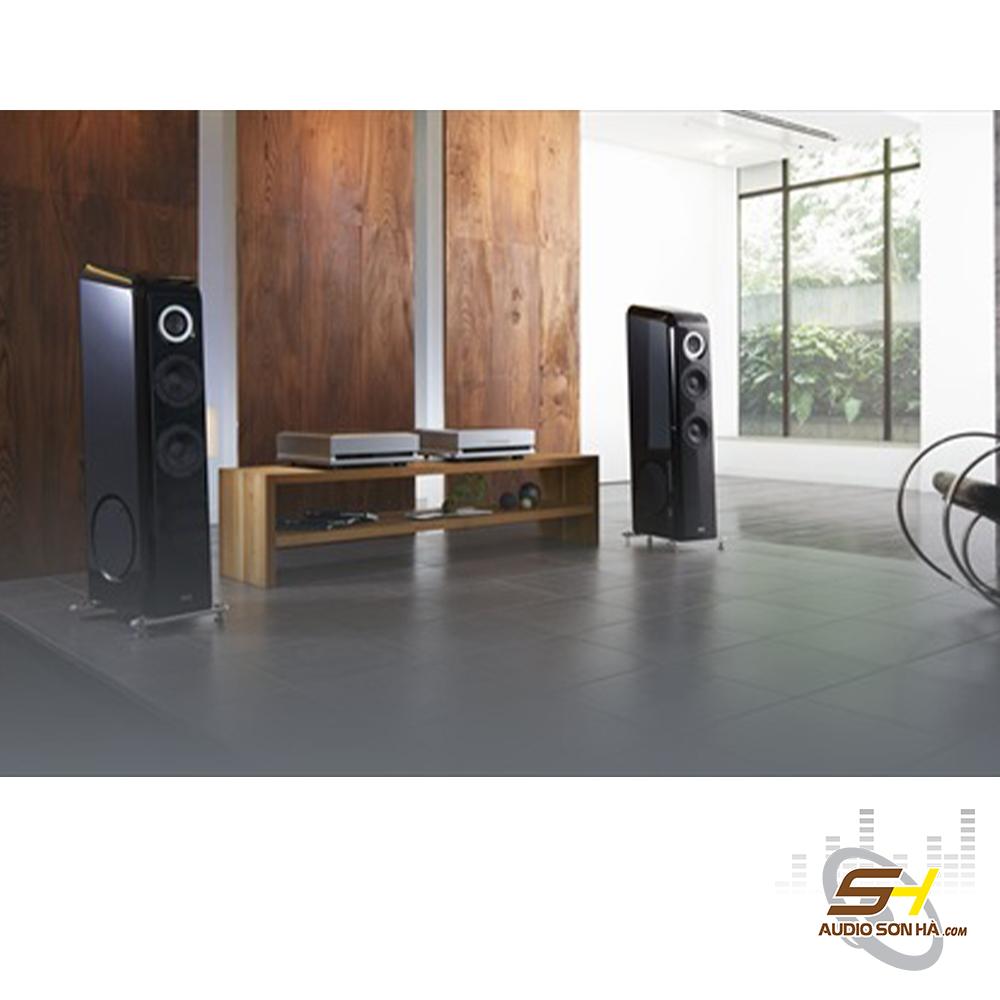

Loa TAD E1-TX

Đặc điểm của TAD E1-TX sử dụng củ loa CST (Coherent Source Transducer) 9 cm đã được chứng minh hiệu quả trong TAD ME1. Củ loa CST được thiết kế để căn chỉnh vị trí nguồn âm của loa trung và loa treble, đồng thời hoạt động như một phần của ống dẫn sóng của loa treble. Do đó, hướng tính của 2 loa khớp nhau, và đáp tuyến trong dải tần phân tần không có sự sai lệch nào.


Vì điều này giúp đáp tuyến trên trục và đáp tuyến năng lượng mượt mà cùng một lúc, nên nó có thể được gọi là một củ loa điểm nguồn lý tưởng. Hơn nữa, để tái tạo âm thanh tự nhiên, việc thiết lập mạch phân tần là rất quan trọng. Điểm phân tần của TAD E1-TX được đặt ở mức 420 Hz, giống như TAD ME1.

Xét đến sự phân tán âm thanh không chỉ trên trục mà còn ngoài trục và trong không gian, kiểu bức xạ định hướng của CST thể hiện đặc tính tuyệt vời được tinh chỉnh trên dải tần rộng. Nhờ đặc tính pha và đặc tính định hướng vượt trội trên dải tần rộng từ 420 Hz đến 60 kHz, củ loa CST có thể tái tạo trường âm thanh và hình ảnh âm thanh tự nhiên với khả năng định vị tốt.

Màng loa Beryllium cho loa Tweeter:　
Màng loa của loa tweeter đồng trục trong TAD E1-TX được làm bằng beryllium, một trong những kim loại nhẹ nhất và cứng nhất hiện có để làm màng loa. Vật liệu beryllium có các đặc tính thiết yếu nhất là trọng lượng nhẹ và độ cứng cao cho màng loa của các củ loa tần số trung-cao. Màng loa beryllium có đáp tuyến tần số mượt mà và có thể tái tạo âm thanh rất mượt mà và rõ ràng so với các vật liệu màng loa tần số cao khác.

Dựa trên công nghệ HSDOM* để tìm ra cấu hình tối ưu nhất cho TAD Evolution One bằng cách phân tích cấu hình màng loa bằng máy tính, củ loa CST 9cm có thể tái tạo âm thanh lên đến 60 kHz.

Màng loa Magie cho dải trung:　
Magie là kim loại nhẹ nhất trong các kim loại thực tế và có đặc tính tổn hao nội lớn. Nó cho phép độ cứng gấp hơn ba lần so với nhôm khi được sử dụng làm vật liệu thân nón, bởi vì khi so sánh với nhôm cùng trọng lượng, nó có thể dày hơn 1,5 lần.

Hơn nữa, do tổn hao nội lớn, nó tạo ra âm thanh dải trung rõ ràng với ít méo tiếng và ít biến đổi màu sắc vốn có của vật liệu.　　　　　　　

Mạch từ Neodymium độc lập:
Chúng tôi sử dụng nam châm neodymium siêu nhỏ có năng lượng gấp khoảng 10 lần so với ferrite. Mặc dù nhỏ gọn, nó vẫn tạo lực mạnh mẽ cho màng loa siêu nhẹ với mạch từ mạnh. Mạch từ của dải trung và dải cao hoạt động độc lập.

Bằng cách gắn vòng đồng cách ly, lực từ sinh ra từ mỗi cuộn dây âm thanh của loa tweeter/midrange được triệt tiêu để tránh ảnh hưởng lẫn nhau. Kết quả là, nó đạt được hiệu suất âm trung/cao rõ ràng. Hơn nữa, bằng cách đảm bảo luồng không khí đủ ở phía sau màng loa midrange, nó được tạo hình để loại bỏ phản xạ không cần thiết.

Màng loa MACC*　
Để đạt được các đặc tính vật lý lý tưởng cho màng loa trầm trong TAD E1-TX, chúng tôi đã phát triển một màng loa composite bằng cách đúc riêng các màng loa từ các vật liệu khác nhau và liên kết chúng lại với nhau trong một quy trình sau đó.

Màng loa được ép với một lớp vải dệt aramid ở mặt trên và một lớp vải không dệt từ vật liệu khác ở mặt sau.

Bằng cách lựa chọn sự kết hợp tối ưu cho cả đặc tính vật lý và chất lượng âm thanh trong số nhiều nghiên cứu kết hợp vật liệu khác nhau, nó có thể tái tạo âm trầm phong phú và rõ ràng cùng với âm thanh tần số trung và thấp mượt mà mà không bị biến đổi màu âm.

*MACC: Màng loa hình nón composite Aramid nhiều lớp, cải thiện độ tuyến tính của lực truyền động. Được trang bị “LDMC (Mạch từ truyền động tuyến tính)”, giúp cải thiện đồng thời tính đồng nhất của phân bố từ thông trong khe từ và tính đối xứng của mật độ từ thông gần khe từ, để đạt được độ tuyến tính vượt trội.

Để đảm bảo sự phân bố từ tính bên ngoài khe từ được đối xứng, hình dạng của cực từ đã được tối ưu hóa và tái tạo chính xác bằng phương pháp gia công CNC trên khối sắt. Bằng cách làm phẳng lực truyền động (hệ số BL) của loa trầm, chúng tôi đã đạt được độ tuyến tính cao và độ méo thấp.

Ngoài ra, titan được sử dụng làm khung cuộn dây âm thanh để truyền lực truyền động mạnh mẽ và tuyến tính này đến màng loa, và titan này cũng đảm bảo độ tuyến tính của công suất nhờ đặc tính tản nhiệt cao. Thêm vào đó, nam châm ferrite lớn với lực truyền động mạnh mẽ tái tạo âm trầm phong phú bằng cách kết hợp với thùng loa phản xạ âm trầm được tối ưu hóa.

“Cổng ADS hai chiều” cho khả năng tái tạo âm trầm tự nhiên và phong phú.
Cổng ADS hai chiều được sử dụng trong Compact Evolution One, Micro Evolution One cũng được trang bị cổng này.

Các lỗ thoát hơi hình khe được đặt ở cả hai mặt bên của thùng loa, và các lỗ khác được lắp đặt ở phía trước và phía sau. Do cửa hút của lỗ có hình dạng loa kèn, nên lỗ thoát hơi được vận hành một cách trơn tru và hiệu quả.

Bằng cách giảm tiếng ồn ở biên độ lớn và triệt tiêu hiện tượng sóng đứng bên trong bậc thấp ảnh hưởng mạnh đến dải tần tái tạo của loa trầm rò rỉ ra ngoài lỗ thoát hơi, âm trầm trung được tái tạo rõ ràng và nhạy bén.

Thông Tin Kỹ Thuật

Hệ thống hộp thông hơi 3 chiều (Khe khí động học hai chiều)
Bộ truyền động    Loa treble/midrange, đồng trục: màng loa vòm beryllium 2,5cm / màng loa hình nón magie 9cm
Loa trầm: 2 màng loa hình nón MACS 16cm
Dữ liệu hiệu suất    Dải tần đáp ứng: 29Hz - 60kHz
Tần số cắt: 420Hz, 2.5kHz
Công suất đầu vào tối đa: 200W
Độ nhạy: 88dB (2.83V, 1m)
Trở kháng danh nghĩa: 4Ω
Tính năng đặc biệt    Bộ điều khiển đồng trục CST* (*Bộ chuyển đổi nguồn đồng pha)
Loa trầm MACS* (*Vỏ composite Aramid nhiều lớp)
Cổng ADS* hai chiều (*Khe khí động học)
Trọng lượng: 46kg (1 chiếc)
Kích thước: 350mm (Rộng) × 1215mm (Cao) × 512mm (Sâu)
Phụ kiện    Dây câu bình ắc quy, khăn lau, sách hướng dẫn sử dụng.
