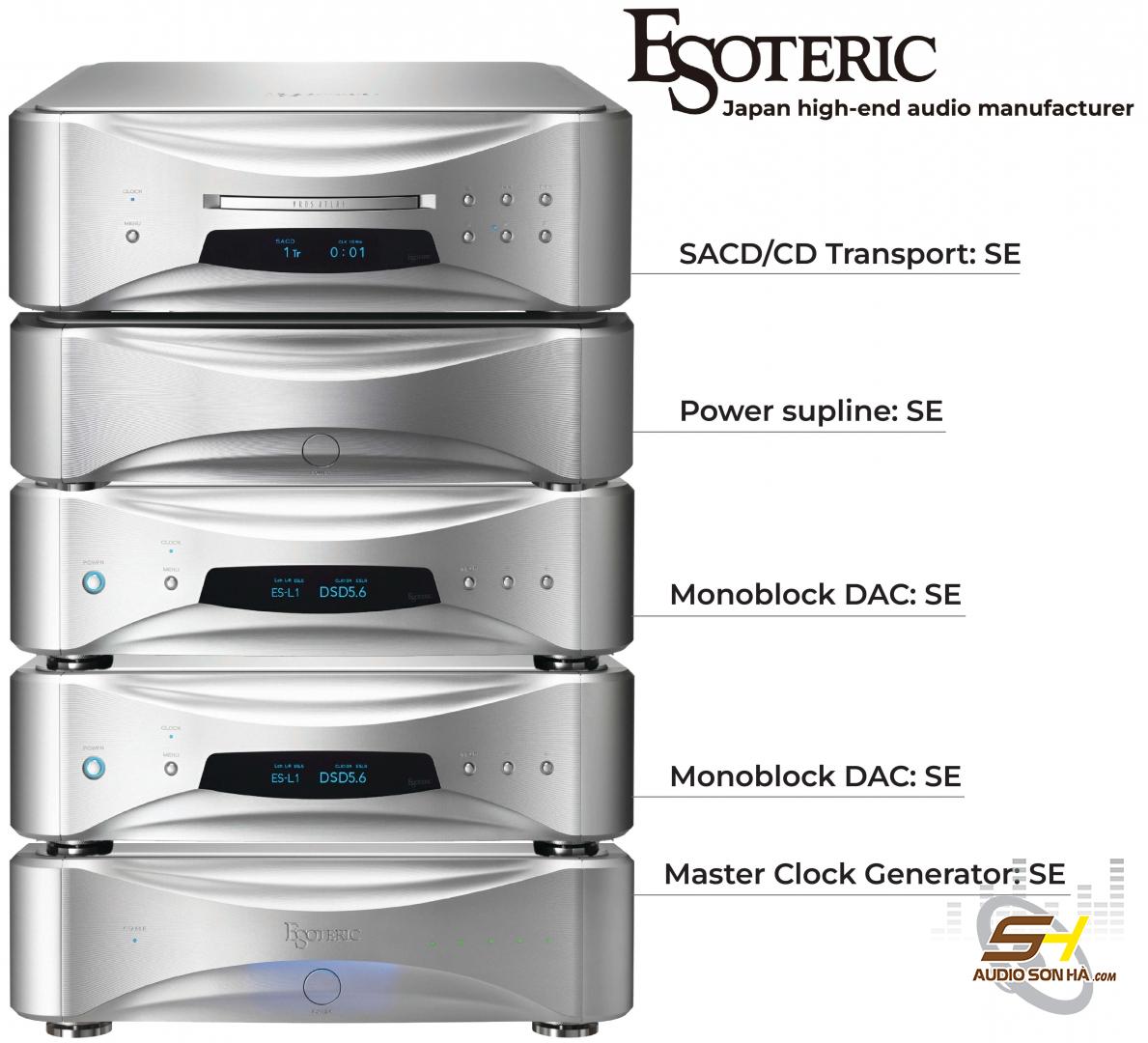

Hệ thống Esoteric Grandioso SE / Grandioso P1X SE / Grandioso D1X SE / Master Clock Generator Grandioso G1X

1. Esoteric Grandioso P1X SE SACD/CD Transport

Khay đĩa VRDS – ATLAS (phiên bản ATLAS 01):

Chắc hẳn các tín đồ của Esoteric hiển nhiên biết rằng khay đĩa VRDS chính là bí quyết mang đến trải nghiệm âm thanh CD tối tân và đồng thời là yếu tố tạo nên sự thành công của Esoteric đến ngày nay. Theo đó, phiên bản VRDS-ATLAS là sáng chế mới nhất từ các kỹ sư tại Esoteric và được tăng trọng lượng 127% so với phiên bản tiền nhiệm.

Thiết kế cơ đĩa lần này có độ cứng cực cao khi sử dụng cầu thép SS400 với độ dày 20mm được thiết kế nhằm giảm mọi sự rung độ có thể ảnh hưởng đến chất lượng âm thanh. Kèm theo là tấm thớt xoay “Duralumin” được thiết kế sử dụng ổ trục chính giúp giảm thiểu tối đa ma sát và tiếng ồn trong quá trình tiếp xúc cơ học. Kết quả của VRDS-ATLAS có thể ví von như “bộ giáp” giúp CD hoặc SACD hoạt động trơn tru, vững chắc và truyền tải được dữ liệu cách chính xác nhất có thể.

Trang bị 4 biến thế điện nguồn hiệu suất cao:

Năng lượng là chìa khoá của kết quả âm thanh mạnh mẽ. Do đó, Grandioso P1X SE được “hộ tống” bởi bộ nguồn rời được trang bị 04 biến thế hình xuyến mạnh mẽ – đảm bảo dòng điện luôn dồi dào và cho phép Grandioso P1X SE hoạt động trơn tru nhất có thể. Đồng thời, bộ nguồn rời còn hỗ trợ gián tiếp cho bộ cơ chính của Grandioso P1X SE khi rung chấn được cách ly hoàn toàn. Kết quả là âm nhạc sẽ được tái tạo với độ chính xác tột đỉnh.

“Master Sound Discrete Clock for Digital Player”:

Với Esoteric, mạch Clock chính là chiếc chìa khóa lớn nhất mang lại chất lượng âm thanh cao trong việc tái tạo nhạc kỹ thuật số. Ở phiên bản SE mới nhất này, Esoteric đã cung cấp cho Grandioso P1X SE của mình thiết kế mạch Clock hoàn toàn mới, mang tên “Master Sound Discrete Clock for Digital Player”.

Thiết kế này vẫn áp dụng các khái niệm và triết lý thiết kế cơ bản của mô-đun OCXO của G1X mà ở phiên bản tích hợp cho các đầu phát kỹ thuật số. Đồng thời, các linh kiện và bộ phận của bộ mạch này cũng được các kỹ sư của Esoteric lựa chọn cẩn thận, chẳng hạn như bộ dao động tinh thể lớn, nhằm đạt được chất lượng âm thanh cao cấp đặc trưng

Nhằm đẩy cao hiệu suất trình diễn hơn nữa, người nghe có thể phối ghép Grandioso P1X cùng mẫu master clock Grandioso G1X bằng cách đồng bộ hóa mạch bên trong với xung nhịp 10 MHz một cách chính xác hơn nữa.

Hệ thống chân đế mới:

Grandioso K1X SE được trang bị một hệ thống chân đế mới, mang tên Pinpoint. Theo đó, chiếc chân không được lắp vào phần khung gầm của thiết bị, mà được cố định bởi trọng lượng của máy khi đặt xuống mặt phẳng. Nhờ vậy, Grandioso K1X SE tránh được hiện tượng tập trung ứng suất, góp phần ổn định hiệu suất hoạt động hơn nữa.

Ngõ ra “ES-LINK”:

 Nhằm bảo toàn đường tín hiệu tốt nhất, Grandioso P1X SE được bố trí ngõ ra “ES-LINK” Ver.5 mới nhất và độc quyền của Esoteric. Dễ dàng kết nối Grandioso P1X SE cùng Grandioso D1X SE và trải nghiệm âm nhạc với chất lượng cao nhất có thể.

“Siêu hệ thống” Grandioso P1X/D1X SE:

Phối ghép “đỉnh điểm” nhất của Esoteric chính là Grandioso P1X/D1X SE, tạo ra hệ thống đọc đĩa CD/SACD 04 khối, bao gồm P1X SE, nguồn P1X SE rời, D1X SE trái và D1X SE phải. Đặc biệt, bộ master clock G1X có thể được kết hợp cùng hệ thống, và tạo ra bộ phối ghép 05 khối không thể nào hoàn hảo hơn.

2. Master Clock Generator Esoteric Grandioso G1X

Bộ dao động tinh thể SC1:

Từ mạch dao động có độ chính xác cao đến chính bộ dao động lõi tinh thể, mạch đồng hồ Master Sound Discrete là một bộ phận mới được thiết kế độc quyền bởi Esoteric. Vật liệu tinh thể của mạch mang lại chất lượng âm thanh tự nhiên hơn, độ nhiễu pha cực thấp và độ ổn định đặc biệt khi được sử dụng kết hợp với hệ thống kiểm soát nhiệt độ tiên tiến của G1X.

Các tinh thể thạch anh tạo ra tín hiệu đồng hồ thông qua rung động và cộng hưởng, nên sẽ có mối tương quan sâu sắc giữa các đặc tính vật lý của các chất liệu và chất lượng âm thanh tái tạo cuối cùng. Các tinh thể lớn hơn có xu hướng tạo ra mức truyền động cao hơn mà ít dễ bị ảnh hưởng bởi điện trở cao trong mạch, từ đó tạo ra một dao động ổn định hơn. Do đó, mọi chi tiết trong quá trình sản xuất, từ việc cắt khối linh kiện và đo đạc kích thước, đều được kiểm tra cẩn thận nhằm tạo ra một bộ dao động cung cấp các đặc tính điện vật lý tốt nhất, cho chất lượng âm thanh tuyệt đỉnh.

Dựa trên nhiều loại tinh thể thạch anh có độ tin cậy cao, được phát triển trong ngành hàng không vũ trụ, Esoteric đã có thể hoàn thành việc phát triển tinh thể SC1 chuyên dụng độc quyền của mình. Bản thân vật liệu tinh thể được tăng trưởng từ từ trong một khoảng thời gian cực kỳ dài, và sau đó được cắt thành hình dạng cuối cùng. Để đảm bảo kiểm soát tối ưu độ rung cộng hưởng, Esoteric tự hào giới thiệu với công chúng viên pha lê nhân tạo có kích thước lớn nhất trong cùng loại, được lựa chọn cẩn thận và chỉ sử dụng những mảnh có dao động tần số trung tâm nằm trong tiêu chuẩn nghiêm ngặt của Esoteric.

Chương trình kiểm soát nhiệt độ tối ưu (Master Sound Thermo Control):

Vì độ chính xác của tinh thể có thể bị thay đổi đáng kể do ảnh hưởng của nhiệt độ không khí xung quanh, kiểm soát nhiệt độ là yếu tố quan trọng nhất để duy trì độ chính xác cao của thiết bị. Master Sound TC độc quyền của Esoteric là hệ thống kiểm soát nhiệt độ tổng thể được thiết kế để tối đa hóa hiệu suất của bộ dao động tinh thể. Không chỉ phần cứng vật lý, mà cả phần mềm điều khiển cũng được thiết kế và sản xuất in – house, đảm bảo rằng Grandioso G1X đạt được hiệu suất âm thanh đỉnh cao.

Trong tất cả các mạch OCXO thông thường, tinh thể được giữ trong tủ sấy nhỏ gọn ở nhiệt độ thích hợp khoảng 85 ° C. Tuy nhiên, tùy vào tính chất của tinh thể, nên nhiệt độ hoạt động tốt nhất của chúng cũng sẽ khác nhau, nên cho đến nay việc sửa lỗi tần số đồng hồ bằng cách sử dụng một mạch hiệu chỉnh bổ sung đã trở nên phổ biến. Trong hệ thống Master Sound TC, một chương trình tùy chỉnh sẽ điều khiển chi tiết “hệ thống nhiệt độ” để duy trì nhiệt độ tối ưu cho từng tinh thể riêng lẻ, nhằm đạt được hiệu suất hoạt động tối ưu nhất. Thiết kế này giữ cho mọi hiệu chỉnh tín hiệu mạch ở mức tối thiểu tuyệt đối, do đó cung cấp đầu ra đồng hồ tinh khiết nhất và tự nhiên nhất, đồng thời mở rộng âm thanh trong sạch và chính xác nhất.

Thiết kế hệ thống giữ nhiệt chân không:

Thông thường, nhiệt lượng sẽ không thể được dẫn qua chân không mà không có một số loại thành phần khí lấp đầy không gian. Esoteric đã thiết kế một hệ thống  hoàn toàn mới với cấu trúc bình giữ nhiệt chân không. Thông qua việc áp dụng các công nghệ xử lý kim loại tiên tiến được tạo ra tại thị trấn thép nổi tiếng thế giới – Thành phố Tsubame, nằm ở tỉnh Niigata – Esoteric đã có thể tạo ra một khoảng chân không trong phần rỗng ở lớp vỏ bên ngoài của hệ thống, nhằm  giảm thiểu sự dao động nhiệt độ bên trong và năng lượng điện cần thiết để điều khiển, từ đó ngăn chăn ảnh hưởng của chúng đến chất lượng âm thanh.

Trang bị 4 biến thể nguồn điện hiệu suất cao:

Các modun OCXO bình thường chỉ được trang bị 1 nguồn điện duy nhất để điều khiển tất cả các mạch. Tuy nhiên, để đảm bảo  rằng tất cả các mạch của thiết bị được giữ hoàn toàn riêng biệt và rời rạc, Grandioso G1X được trang bị 4 nguồn điện độc lập cho lần lượt mạch dao động, hệ thống giữ nhiệt, mạch điều khiển và bộ khuếch đại đệm. Một điện áp tối ưu được cung cấp trực tiếp cho mỗi khối mạch từ mỗi bộ nguồn độc lập này, với kết quả là chất lượng âm thanh được cải thiện đáng kể.

Đồng thời, một loạt các tụ điện được sử dụng cho mạch lọc gợn sóng và điốt rào cản Schottky được sử dụng để phản hồi nhanh nhằm đảm bảo xử lý kỹ thuật số nhanh, hỗ trợ độ chính xác của việc tạo tín hiệu của đồng hồ.

Chế độ “Adaptive Zero Ground”:

Với chế độ “Adaptive Zero Ground”, Grandioso G1X có khả năng điều khiển tín hiệu mặt đất về 0 Volts và giảm thiểu độ nhiễu do biến đổi điện áp mặt đất gây ra. Người dùng có thể lựa chọn giữa chế độ Adaptive và chế độ bình thường cho các đặc tính âm thanh khác nhau dựa theo sở thích.

Trang bị mạch HCLD:

Grandioso G1X được trang bị mạch đệm HCLD được sử dụng trong mẫu Preamp đầu bảng Grandioso C1X. Theo đó, bộ khuếch đại mạch đệm này có khả năng truyền tải dòng điện cực kỳ mạnh mẽ và đáp ứng tần số phẳng, dải rộng lên đến 180MHz. Những đặc điểm này góp phần rất lớn vào việc xuất tín hiệu sóng sin thuần khiết 10MHz đến các thiết bị nhận.

Kết cấu Chassis tối ưu:

Khung gầm của G1X có cấu trúc 2 lớp chắc chắn giúp tách biệt biến áp và các thành phần khác trên các lớp riêng biệt, giảm thiểu độ nhiễu giữa các bộ phận điện. Các thành phần còn được liên kết với nhau nhờ cấu trúc khe cắm giúp giảm thiểu sự ảnh hưởng lẫn nhau giữa các linh kiện trong mạch. Ngoài ra, thiết bị còn được trang bị một lớp vỏ bằng nhôm dày cùng các chân chống rung để cách li hoàn toàn khỏi các yếu tố không mong muốn.

3. Esoteric Grandioso D1X SE Monoblock DAC

Bo mạch giải mã “MASTER SOUND DISCRETE DAC” độc quyền:

Bo mạch “Master Sound Discrete DAC” lần đầu tiên được trình làng ở Grandioso D1X đầu bảng, và đã khẳng định vị thế là một trong những công nghệ giải mã hàng đầu trong giới âm thanh high-end. Mỗi khối của Grandioso D1X SE được trang bị 04 mạch DAC độc lập, cùng phối giải mã cho từng kênh. Vì thế, một bộ Grandioso D1X SE sở hữu tổng cộng 08 mạch DAC tân tiến.

Đặc biệt, Esoteric đã đi đến tận cùng giới hạn khi sử dụng 32 yếu tố riêng biệt cho mỗi kênh với các thành phần chính như trình master clock, các mạch logic, điện trở, và tụ điện đều hoạt động độc lập để đảm bảo đầu ra âm thanh tinh khiết nhất. Các linh kiện sử dụng cho mẫu DAC mới nhất này cũng được nâng cấp triệt để hơn nữa, đảm bảo không làm thất thoát năng lượng mà vẫn có được chất lượng âm thanh tốt nhất.

Đặc biệt, các mạch Analog trên bảng mạch DAC cũng đã được làm mới lại để mang lại khả năng trình diễn tốt hơn. Cụ thể, Grandioso D1X SE sử dụng mạch khuếch đại “Integrated Discrete-Amplifier Module IDM-01”, với chất liệu, kiến trúc và bố cục đã được các kỹ sư của Esoteric nghiên cứu kỹ càng như thể thiết kế một chiếc amply có cấu hình riêng biệt. IDM-01 và các bộ phận analog khác, chẳng hạn như điện trở và tụ điện của bộ lọc analog, cũng được lựa chọn cẩn thận để cho ra âm thanh sống động hơn, tự nhiên hơn, và độ động âm thanh cũng được cải thiện tốt hơn

Trang bị 2 biến thế điện nguồn hiệu suất cao:

Năng lượng là chìa khoá của kết quả âm thanh mạnh mẽ. Chính vì thế, Esoteric Grandioso D1X SE được trang bị 02 biến thế hình xuyến dòng điện cao trong mỗi khối. Nguồn năng lượng dồi dào này đảm bảo hai khối Grandioso D1X SE luôn hoạt động trơn tru, sẵn sàng tái tạo âm nhạc ở điểm cao trào nhất.

“Master Sound Discrete Clock for Digital Player”:

Với Esoteric, mạch Clock chính là chiếc chìa khóa lớn nhất mang lại chất lượng âm thanh cao trong việc tái tạo nhạc kỹ thuật số. Ở phiên bản SE mới nhất này, Esoteric đã cung cấp cho Grandioso K1X SE của mình thiết kế mạch Clock hoàn toàn mới, mang tên “Master Sound Discrete Clock for Digital Player”.

Thiết kế này vẫn áp dụng các khái niệm và triết lý thiết kế cơ bản của mô-đun OCXO của G1X mà ở phiên bản tích hợp cho các đầu phát kỹ thuật số. Đồng thời, các linh kiện và bộ phận của bộ mạch này cũng được các kỹ sư của Esoteric lựa chọn cẩn thận, chẳng hạn như bộ dao động tinh thể lớn, nhằm đạt được chất lượng âm thanh cao cấp đặc trưng

Nhằm đẩy cao hiệu suất trình diễn hơn nữa, người nghe có thể phối ghép Grandioso D1X SE cùng mẫu master clock Grandioso G1X bằng cách đồng bộ hóa mạch bên trong với xung nhịp 10 MHz một cách chính xác hơn nữa.

Xử lý kỹ thuật số tiên tiến:

Nhờ bộ điều biến độc lập Delta Sigma(Δ∑), Esoteric Grandioso D1X có khả năng giải mã các định dạng kỹ thuật số cao cấp như 64-bit/512Fs, 22.5MHz DSD và 768kHz PCM.

Ngõ ra “ES-LINK ANALOG”:

Nhằm bảo toàn đường tín hiệu tốt nhất, Grandioso D1X SE được bố trí ngõ ra “ES-LINK Analog” độc quyền của Esoteric. Sử dụng bo mạch Esoteric-HCLD*1, ES-LINK giúp duy trì dòng tín hiệu cao – đảm bảo tín hiệu được truyền tải chính xác và nhanh nhất có thể. Người nghe có thể kết nối Grandioso D1X SE với các sản phẩm khác của Esoteric nhằm tối đa hóa hiệu suất trình diễn của hệ thống.

Đồng thời, với sự ra mắt của dòng SE mới, ES-Link đã được nâng cấp thêm lên Ver. 5 và hỗ trợ nhiều định dạng chất lượng âm thanh vượt trội hơn nữa (Tối đa 22,5 MHz DSD và 768kHz/48bit PCM).

Hệ thống chân đế mới:

Grandioso D1X SE được trang bị một hệ thống chân đế mới, mang tên Pinpoint. Theo đó, chiếc chân không được lắp vào phần khung gầm của thiết bị, mà được cố định bởi trọng lượng của máy khi đặt xuống mặt phẳng. Nhờ vậy, Grandioso D1X SE tránh được hiện tượng tập trung ứng suất, góp phần ổn định hiệu suất hoạt động hơn nữa.

“Siêu hệ thống” GRANDIOSO P1X/D1X:

Phối ghép “đỉnh điểm” nhất của Esoteric chính là Grandioso P1X/D1X SE, tạo ra hệ thống đọc đĩa CD/SACD 04 khối, bao gồm P1X SE, nguồn P1X SE rời, D1X SE trái và D1X SE phải. Đặc biệt, bộ master clock G1 có thể được kết hợp cùng hệ thống, và tạo ra bộ phối ghép 05 khối không thể nào hoàn hảo hơn.

Thông Tin Kỹ Thuật

Esoteric Grandioso P1X SE

• Loại: SACD/CD Transport
• Cơ đĩa: VRDS-ATLAS
• Ngõ ra digital:
  • ES-LINK5 ×1
  • XLR ×2 (Dual AES)
  • RCA ×1
• Clock Input: BNC 10MHz ×1
• Kích thước:
  • Main Unit: 445 × 162 × 449 mm
  • Power Supply Unit: 445 × 132 × 452 mm
• Trọng lượng:
  • Main Unit: 29 kg
  • Power Supply Unit: 24 kg

Esoteric Grandioso G1X

• Loại: Master Clock Generator
• Bộ dao động: OCXO siêu chính xác
• Độ chính xác: ±0.01 ppm
• Ngõ ra Clock:
  • 10MHz ×5
  • 44.1kHz series ×3
  • 48kHz series ×3
• Chức năng chính:
  • Đồng bộ clock cho toàn hệ thống digital
  • Giảm jitter
  • Tăng độ chính xác tín hiệu âm thanh

Esoteric Grandioso D1X SE

• Loại: DAC Monoblock
• Kiến trúc: Dual Mono độc lập từng kênh
• Digital Input:
  • ES-LINK5 ×2
  • AES/EBU XLR ×1
  • Coaxial RCA ×2
  • Optical ×1
  • USB-B ×1
• Hỗ trợ:
  • PCM tối đa 768kHz / 32-bit
  • DSD tối đa 22.5MHz
• Analog Output:
  • XLR / ES-LINK Analog ×1
  • RCA ×1
• Frequency Response: 5Hz – 30kHz
• S/N Ratio: 113dB
• THD: 0.0007%
• Kích thước: 445 × 132 × 448 mm
• Trọng lượng:
  • Lch: 23.1 kg
  • Rch: 23.0 kg
