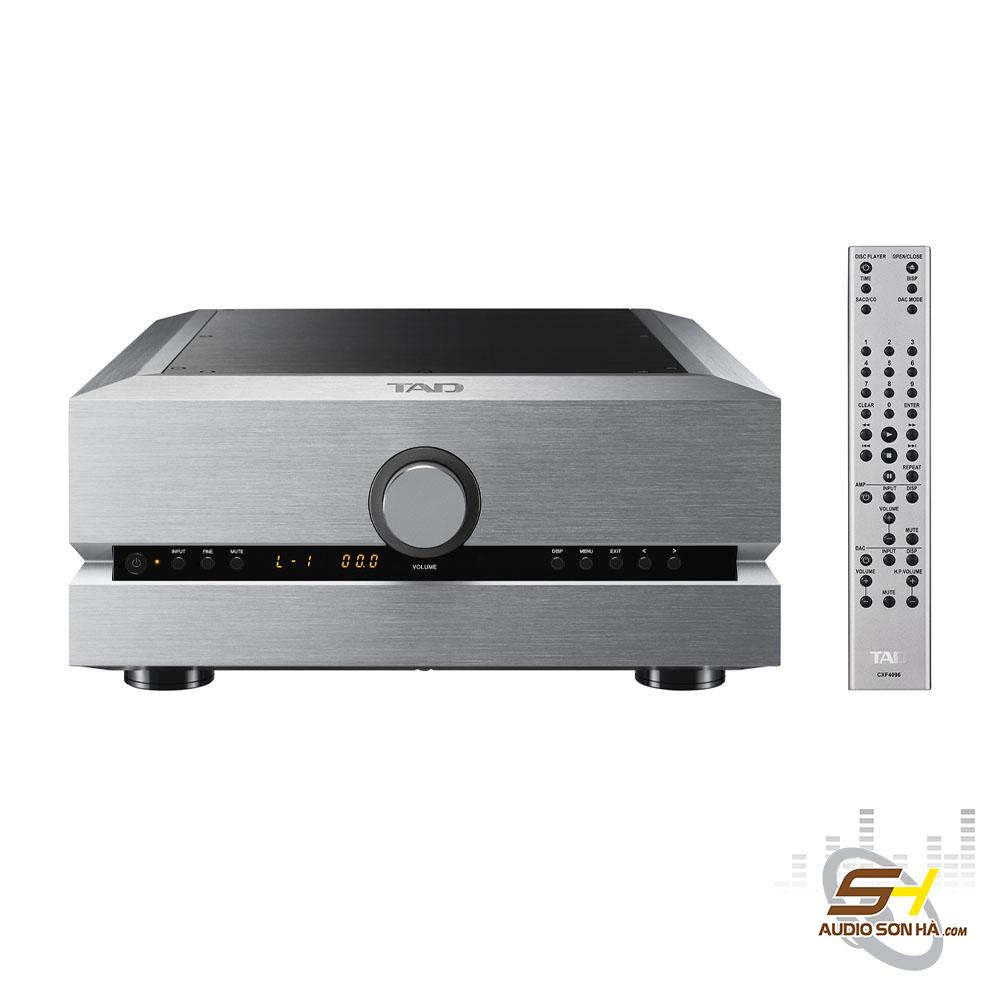

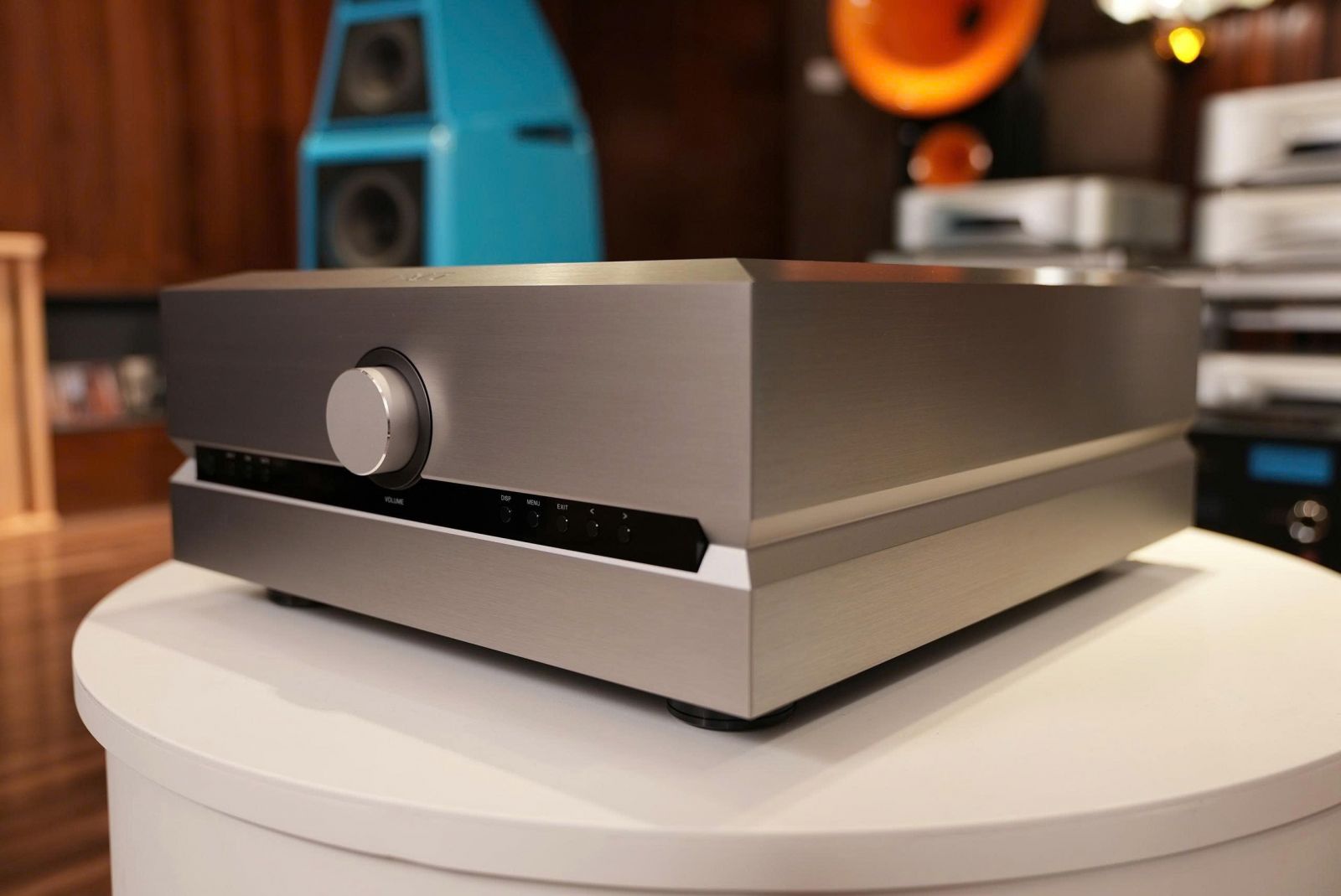

Amply tích hợp TAD-A1000

1) Tính đối xứng tối ưu trong mạch điện và bố cục

Việc căn chỉnh chính xác dòng điện dương và âm đi qua cuộn dây âm thanh của loa là tối quan trọng để điều khiển màng loa với độ chính xác tuyệt vời. Để đạt được điều này, TAD-A1000 sử dụng thiết kế tải nối cầu (BTL) kết nối hai bộ khuếch đại riêng biệt trong cấu hình cân bằng cho kênh trái và kênh phải, trải dài từ đầu vào đến đầu ra. Thiết kế này đảm bảo sự đối xứng tuyệt đối giữa nguồn điện dương và âm. Hơn nữa, cuộn dây biến áp, cũng như các mạch chỉnh lưu, làm mịn và ổn định, được cung cấp riêng cho mỗi kênh. Cấu hình này đạt được sự đối xứng giữa hai kênh trong bố cục và kiểu mạch in—và thậm chí cả về chiều dài dây dẫn. Những nỗ lực tỉ mỉ của chúng tôi để đạt được sự đối xứng tối ưu giữa kênh trái và kênh phải, cũng như giữa tín hiệu dương và âm, còn được mở rộng hơn nữa. TAD-A1000 nâng cao hiệu suất bằng cách tích hợp các điểm nối đất riêng biệt cho các tầng tiền khuếch đại và khuếch đại công suất.

2) Máy biến áp công suất cao với độ tinh khiết và hiệu suất cao hơn.

Nguồn điện của TAD-A1000 được hỗ trợ bởi một biến áp hình xuyến công suất cao kết hợp với bộ điều chỉnh tuyến tính. Để nâng cao độ tinh khiết của nguồn điện, các cuộn dây bên trong của biến áp được kết nối trực tiếp với mạch nguồn, do đó giảm thiểu các điểm tiếp xúc với dây dẫn. Hơn nữa, các đầu nối cho các cuộn dây được kết nối trực tiếp, các đầu nối gắn cho bảng mạch và các vít kẹp đều được chế tạo từ đồng nguyên chất và được phủ vật liệu không nhiễm từ để loại bỏ ngay cả những biến dạng từ tính nhỏ nhất. Thiết kế mặt cắt ngang của lõi biến áp được chế tạo thành hình tròn, giúp cải thiện sự tiếp xúc giữa lõi và các cuộn dây, do đó giảm thiểu từ thông rò rỉ và rung động không mong muốn. Biến áp này cung cấp năng lượng cho mạch khuếch đại công suất, mạch tiền khuếch đại và mạch điều khiển, tạo ra một nguồn điện mạnh mẽ với độ tinh khiết và khả năng đáp ứng được nâng cao, góp phần vào việc điều khiển màng loa một cách chính xác vượt trội.

3) Mạch tiền khuếch đại hoàn hảo

Mạch khuếch đại phẳng của TAD-A1000 ở tầng tiền khuếch đại sử dụng mạch khuếch đại phản hồi dòng điện một tầng hiệu suất cao, ban đầu được phát triển cho các mạch tiền khuếch đại dòng Reference Series. Để tối ưu hóa sự tương hỗ tín hiệu, chúng tôi đã đánh giá đặc tính hiệu suất của từng thiết bị FET và lựa chọn các cặp phù hợp cho các phần tử dương và âm trong TAD-A1000. Sự chú trọng đến từng chi tiết này đã cải thiện đáng kể độ ổn định của mạch tiền khuếch đại.

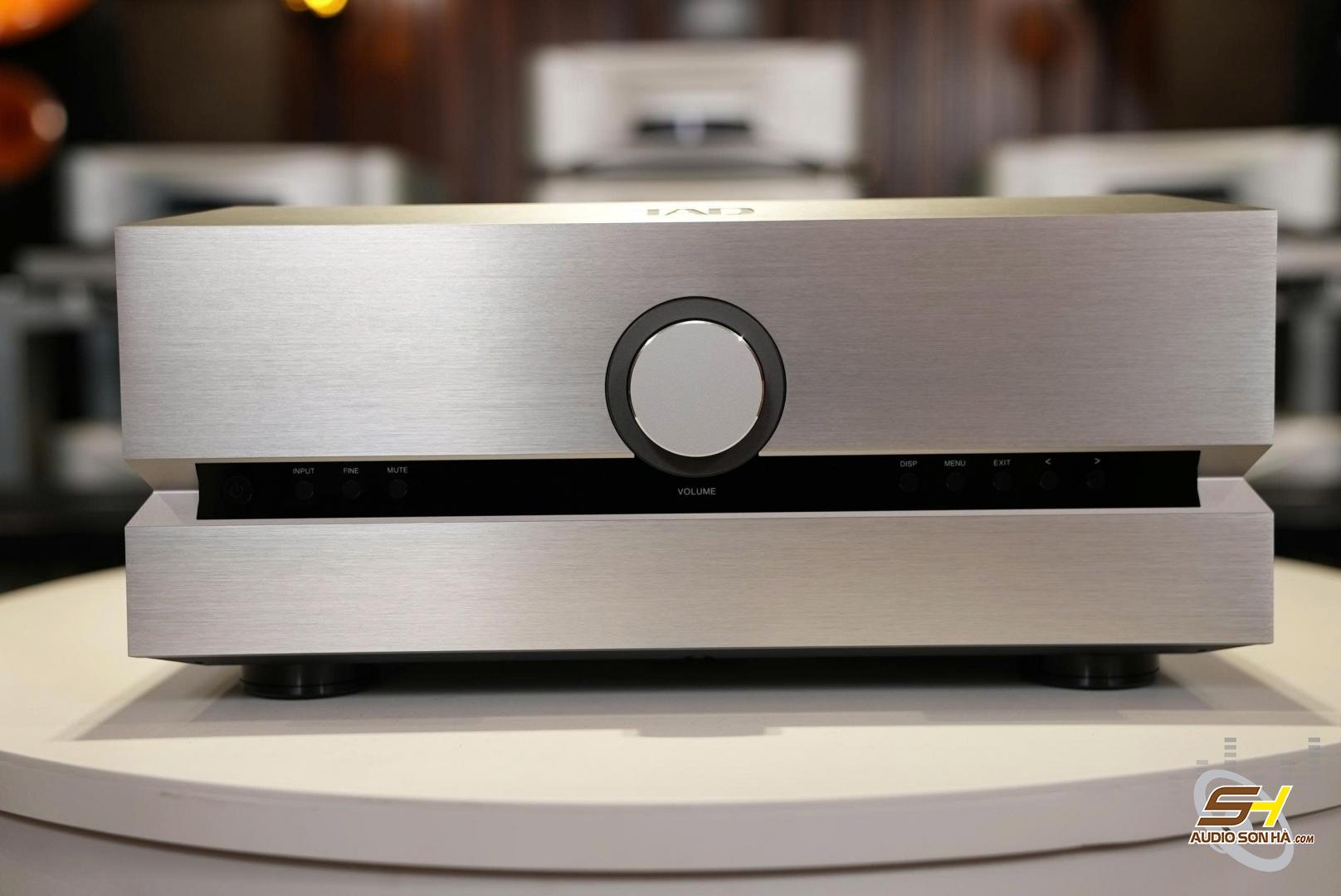

4) Núm điều chỉnh âm lượng đặt ở giữa, có ổ bi đỡ.

Núm điều chỉnh âm lượng của TAD-A1000 toát lên vẻ đẹp tinh tế và cảm giác chạm tuyệt vời. Việc lắp đặt trên các ổ bi có độ chính xác cao đảm bảo chuyển động xoay cực kỳ mượt mà. Thiết kế đặt ở trung tâm thể hiện bố cục đối xứng của các mạch bên trong, mang đến cho TAD-A1000 vẻ ngoài tinh tế, thanh lịch theo truyền thống của dòng sản phẩm Evolution Series gồm các thiết bị âm thanh hi-fi cao cấp.

5) Thiết kế kiểm soát rung động chi tiết

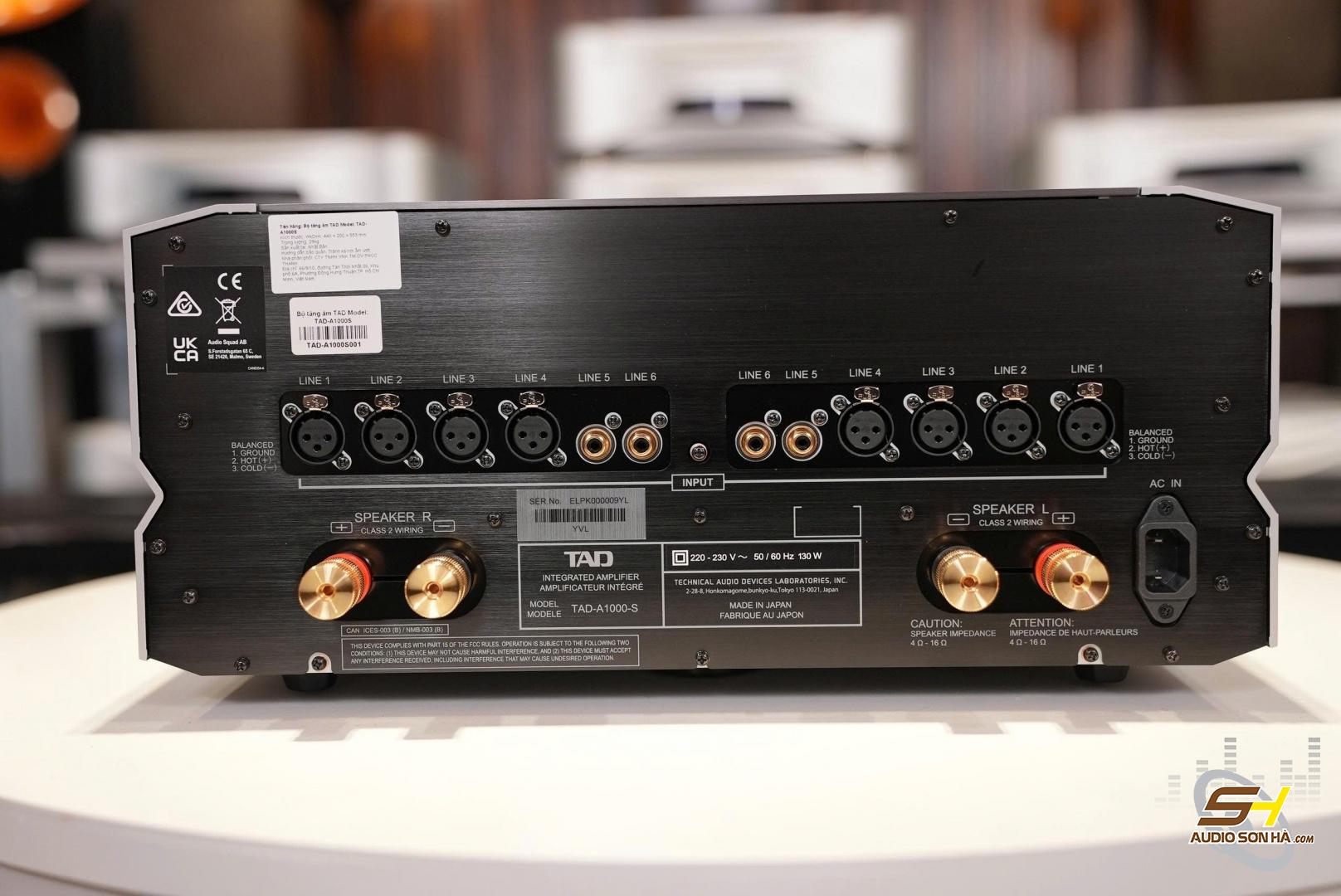

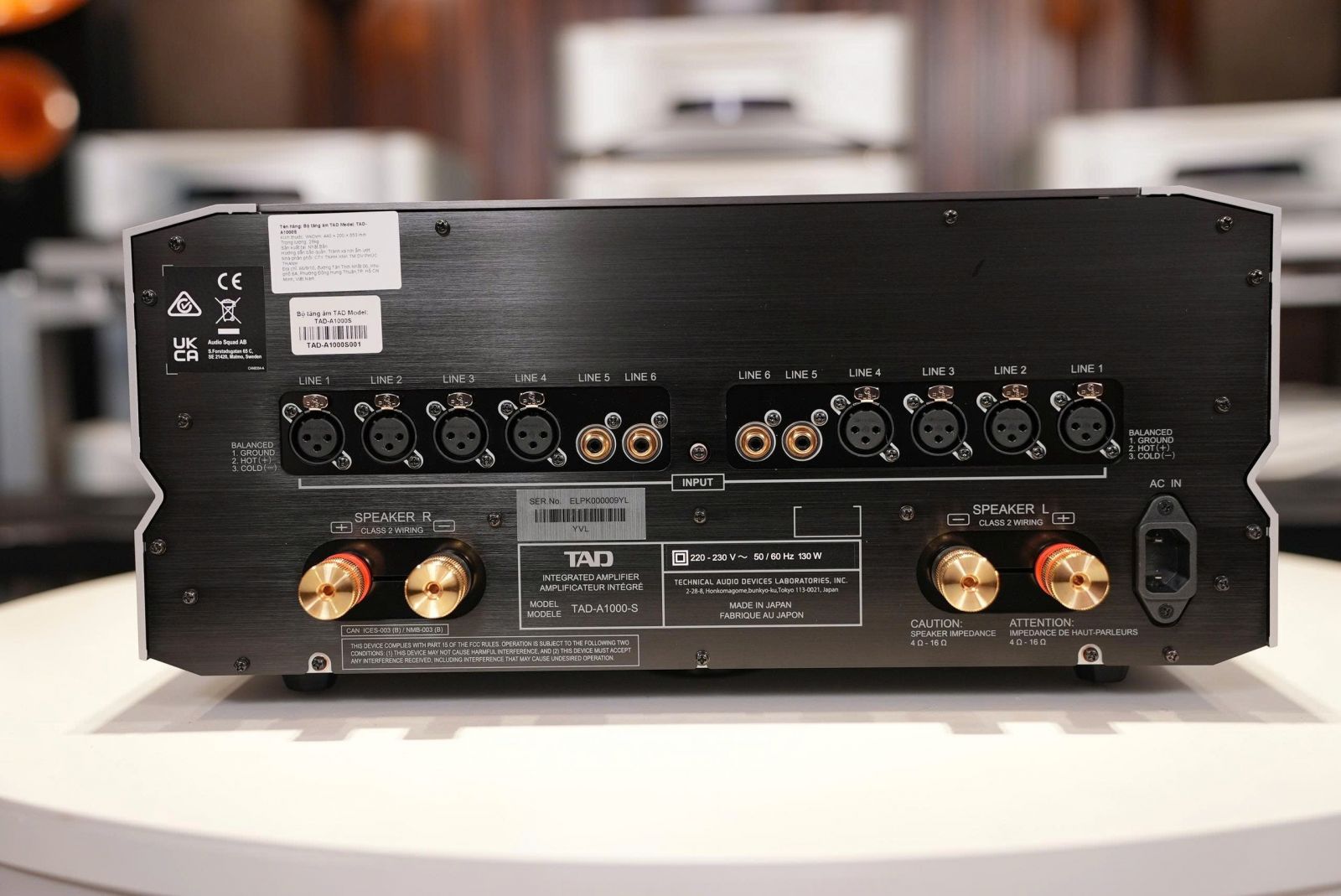

Mạch tiền khuếch đại, mạch khuếch đại công suất, biến áp và mạch điều khiển của TAD-A1000 được tách biệt vật lý thành bốn khoang riêng biệt bên trong vỏ máy. Cấu trúc bên trong bốn khoang này giúp bảo vệ toàn bộ thiết bị khỏi các rung động bên ngoài và cung cấp điện thế nối đất mạnh mẽ và ổn định. Đặc biệt, phần nguồn điện được che chắn cơ học và điện để giảm thiểu nhiếp âm và tăng cường độ tinh khiết của tín hiệu. Thân máy chắc chắn của TAD-A1000 được đỡ bởi ba chân, mỗi chân đều được trang bị một gai nhọn ngược bên trong. Thiết kế này cách ly vật lý khung máy khỏi các rung động bên ngoài truyền qua sàn nhà. Sự tiếp xúc tối thiểu giữa TAD-A1000 và bề mặt ngăn chặn các rung động bên ngoài ảnh hưởng đến các mạch và linh kiện bên trong. Thiết kế kiểm soát rung động toàn diện này cho phép tái tạo âm thanh cô đọng và mạnh mẽ hơn, bảo toàn các sắc thái không gian của âm nhạc. Bảng điều khiển phía sau có các đầu nối loa cỡ lớn, chắc chắn, tương tự như các đầu nối được tìm thấy trong các bộ khuếch đại công suất dòng Reference Series. Các đầu nối này giảm thiểu ứng suất cơ học và điện trên cáp loa được kết nối, tăng cường độ ổn định và tối ưu hóa hiệu suất của chúng.
