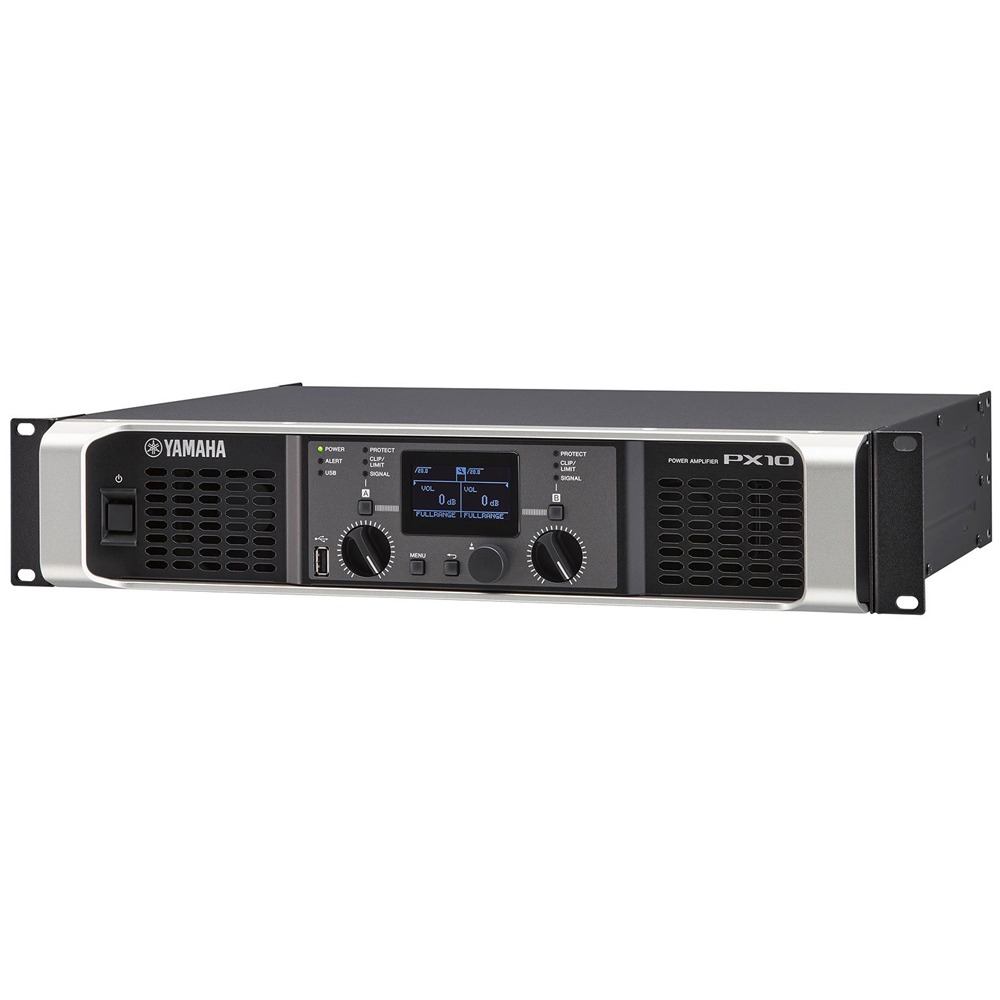

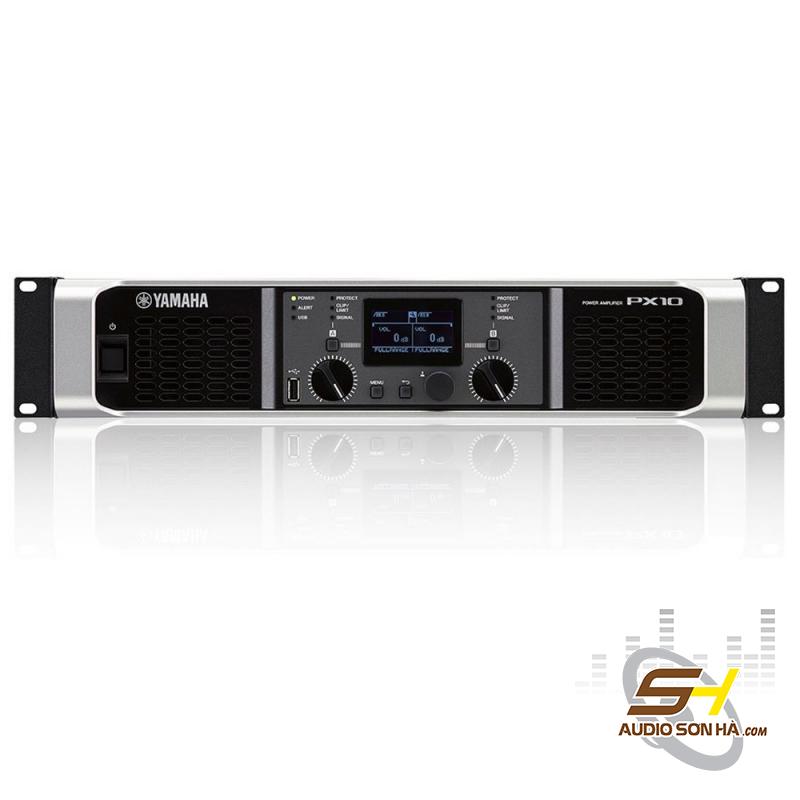

Cục đẩy công suất YAMAHA PX10

TÍNH NĂNG CỦA YAMAHA PX10

Các chức năng bổ sung

・Hiện đã có thể chỉnh sửa thông số "Độ trễ loa" và "PEQ 6 băng tần" trong bộ xử lý loa. (Chỉ dành cho Chế độ Nâng cao)
・Đã thêm chức năng EQ LINK vào PEQ 6 băng tần. (Chỉ dành cho Chế độ Nâng cao)
・Hiện đã có chức năng Lưu/Tải DỮ LIỆU ĐIỀU CHỈNH SP, cho phép bạn lưu/truy cập cài đặt bộ xử lý loa vào ổ USB flash. (Chỉ dành cho Chế độ Nâng cao)
・Đã thêm đèn báo PEQ 6 băng tần BẬT vào màn hình CHÍNH.

Thay đổi thông số kỹ thuật

・Cài đặt trở kháng loa hiện cũng có sẵn từ màn hình thiết lập LIMITER.
・Tối ưu hóa hoạt động của quạt làm mát để giảm tiếng ồn (chỉ dành cho PX5 và PX3).
・Điều chỉnh hoạt động của LIMITER trong SP PRESET cho từng loa.

Thiết kế mạnh mẽ, hiệu quả

Dòng sản phẩm PX được trang bị bộ khuếch đại Class-D mới được phát triển, tập trung tất cả các chức năng cần thiết vào một chip LSI tùy chỉnh duy nhất, đồng thời sử dụng công nghệ PLL để kiểm soát đặc tính truyền tải theo thời gian thực, mang lại chất lượng âm thanh và công suất ấn tượng. Kiến trúc chip đơn mới này mang lại công suất đầu ra cao hơn và hiệu suất được cải thiện trong một thiết kế nhẹ hơn nhưng vẫn đáng tin cậy. Sự kết hợp giữa công nghệ tiên tiến và quy trình lựa chọn linh kiện toàn diện giúp dòng sản phẩm PX trở thành bộ khuếch đại hiệu suất cao với độ ồn thấp, các tính năng bảo vệ đáng tin cậy, và trên hết là chất lượng âm thanh vượt trội.

Thiết lập dễ dàng, trực quan

Để đáp ứng nhu cầu của người dùng với nhiều mức độ kinh nghiệm khuếch đại âm thanh khác nhau, dòng PX cung cấp cả chế độ thiết lập Cơ bản và Nâng cao. Chế độ Cơ bản cho phép ngay cả người dùng chưa có kinh nghiệm cũng dễ dàng cấu hình hệ thống đáp ứng nhu cầu của mình, trong khi chế độ Nâng cao mang đến cho người dùng có kinh nghiệm khả năng kiểm soát chính xác hơn mọi khía cạnh âm thanh. Tất cả các model đều có tám cài đặt trước có thể lập trình để truy xuất tức thì và giảm thời gian thiết lập, có thể lưu vào ổ USB và chia sẻ với các bộ khuếch đại PX khác.

Trình hướng dẫn cấu hình thông minh

Trình hướng dẫn cấu hình (Config Wizard) cho phép người dùng tiết kiệm thời gian hơn nữa trong quá trình thiết lập hệ thống bằng cách chỉ định các cài đặt loa được tối ưu hóa phù hợp với cấu hình hệ thống của bạn - chỉ cần chọn bộ lọc và bộ phân tần phù hợp cho từng loa, và Trình hướng dẫn cấu hình sẽ lo phần còn lại. Trình hướng dẫn cấu hình cũng có các cài đặt trước* được tinh chỉnh riêng cho từng model trong dòng loa thụ động đa dạng của Yamaha, bao gồm các dòng CBR, Club, Installation và VXS/VXC phổ biến, cùng chế độ nâng cao cho phép cấu hình chi tiết hơn các thông số như định tuyến đầu vào, độ nhạy đầu vào, độ khuếch đại ampli và trở kháng loa.

Thông Tin Kỹ Thuật

Các mô hình 100V
Công suất đầu ra; 1kHz Không cắt 20msec Burst Cả hai kênh đều được điều khiển

• 8Ω: 1000W x 2
• 4Ω: 1200W x 2
• 2Ω: 700W x 2

Các mô hình 120V
Công suất đầu ra; 1kHz Không cắt 20msec Burst Cả hai kênh đều được điều khiển

• 8Ω: 1000W x 2
• 4Ω: 1200W x 2
• 2Ω: 700W x 2

Các mẫu 220V-240V
Công suất đầu ra; 1kHz Không cắt 20msec Burst Cả hai kênh đều được điều khiển

• 8Ω: 1000W x 2
• 4Ω: 1200W x 2
• 2Ω: 700W x 2
• Tốc độ tần số lấy mẫu (Bên trong) :  48kHz
• Độ méo hài tổng thể :  0,1% (1kHz, 10W), 0,3% (1kHz, Nửa công suất)
• Đáp ứng tần số :  ±1.0dB (1W, 8Ω, 20Hz đến 20kHz)
• Tỷ lệ S/N :  101dB (trọng số A, 8Ω, Cài đặt mức tăng = +14dBu)
• Nhiễu xuyên âm :  Dưới -60dB (Công suất một nửa, 8Ω, 1kHz, Đầu vào âm lượng tối đa 150Ω shunt)
• Điện áp đầu vào tối đa :  +24dBu
• Đầu nối I/O

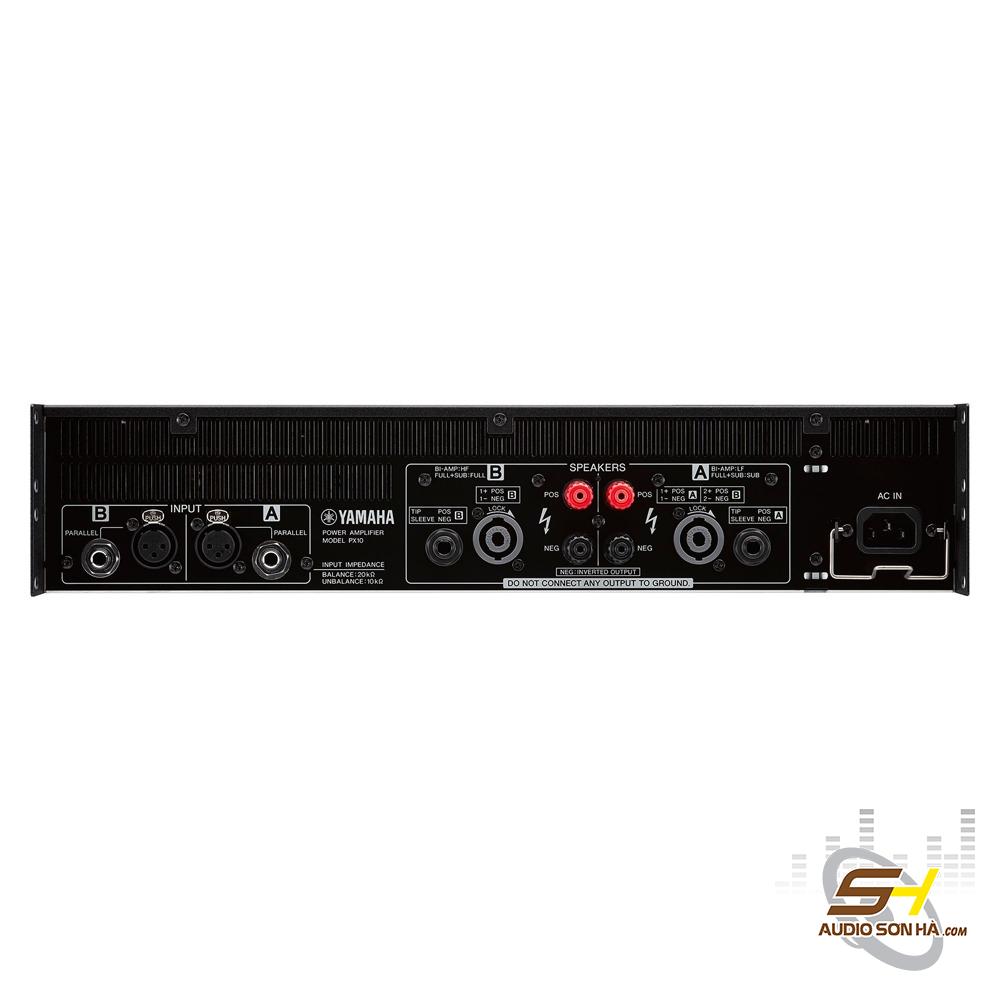

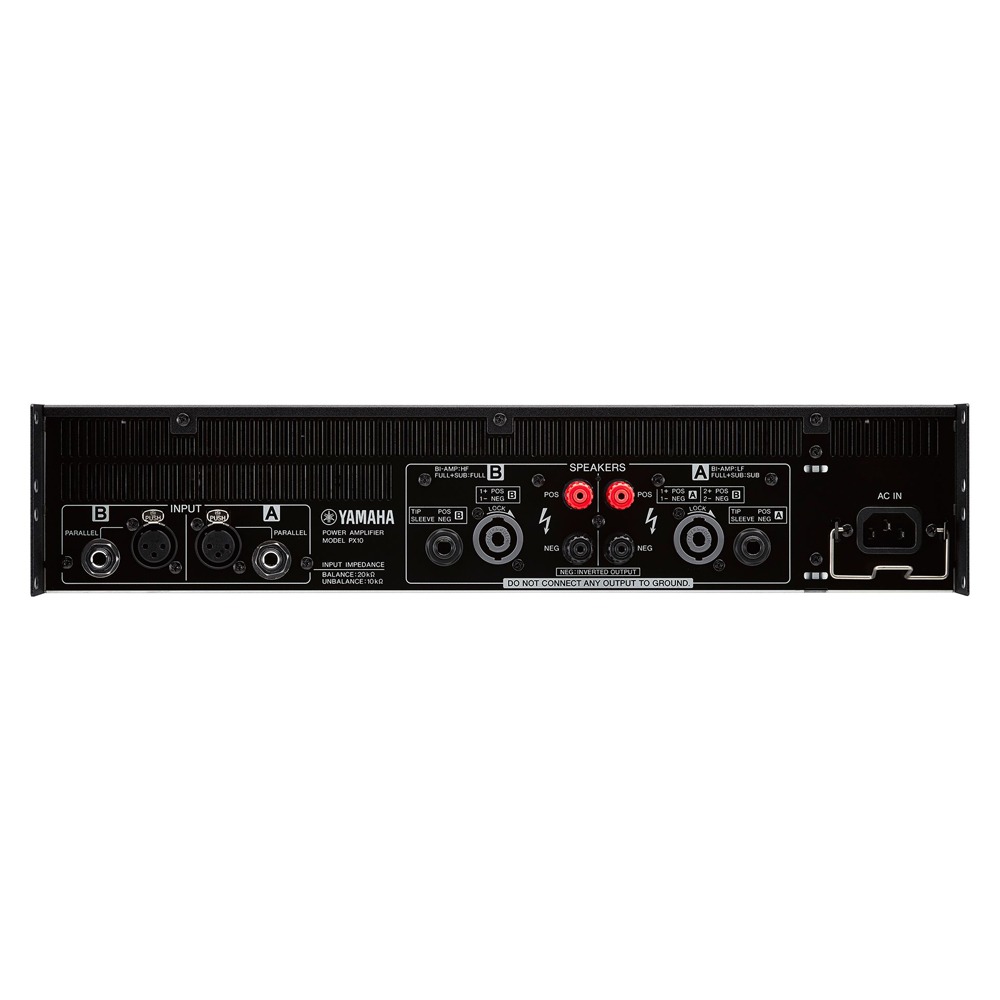

  • Cổng ra loa :  Neutrik speakON NL4 x2, Cột liên kết x2 cặp, 1/4" PHONE(TS) x2
  • Khác:  Đầu nối USB 2.0 chuẩn A (cái) để lưu/tải, cập nhật cài đặt trước cho loa, cập nhật chương trình cơ sở bằng bộ nhớ USB; 1 đầu vào AC có kẹp dây AC
• Bộ xử lý :  Tổng hợp đầu vào; D-CONTOUR (FOH/MAIN, MONITOR, TẮT); Độ trễ (0 - 74msec); HPF/LPF (tần số cắt 20Hz~20kHz với điều khiển cực tính); Bộ xử lý loa (PEQ 6 băng tần* + Bộ giới hạn + Độ trễ)
• Mạch bảo vệ
  • Bảo vệ tải :  Bật/tắt công tắc POWER: Tắt tiếng đầu ra; Bảo vệ điện áp đầu ra: Giới hạn quá áp, người dùng có thể cấu hình theo công suất và loa cài đặt sẵn; Lỗi DC: Tắt nguồn điện (KHÔNG tự động khôi phục)
  • Bảo vệ bộ khuếch đại :  Nhiệt: Giới hạn đầu ra (Tự động khôi phục) → Tắt tiếng đầu ra (Tự động khôi phục); Quá dòng: Tắt tiếng đầu ra (Tự động khôi phục); Quá áp: Giới hạn đầu ra (Tự động khôi phục); Giới hạn công suất tích hợp: Giới hạn đầu ra (Tự động khôi phục)
  • Bảo vệ nguồn điện :  Nhiệt: Giới hạn đầu ra (Tự động khôi phục) → Tắt nguồn điện; Quá áp: Tắt nguồn điện; Quá dòng: Tắt nguồn điện
• Lớp khuếch đại :  Lớp D, Mạch đầu ra cân bằng (BTL)
• Làm mát :  Quạt tốc độ thay đổi 16 bước x 2, luồng gió từ trước ra sau
• Yêu cầu về nguồn điện :  Tùy thuộc vào khu vực mua; 100V 50Hz/60Hz, 120V 60Hz, 220V-240V 50Hz/60Hz *Đã được xác minh là hoạt động ở điện áp định mức +/- 10% điện áp.
• Tiêu thụ điện năng :  310W (công suất tối đa 1/8, 4Ω, nhiễu hồng ở tất cả các kênh), 60W (4Ω, chế độ không tải)
• Kích thước  (Rộng x Cao x Sâu): 480mm x 88mm x 388mm (18-7/8" x 3-7/16" x 15-2/8")
• Trọng lượng tịnh :  7,4 kg (16,31 lbs)
• Phụ kiện :  Nắp USB, Sách hướng dẫn sử dụng, Bảng thông số kỹ thuật, Cáp AC (2,0m) x 1
• Khác :  Nhiệt độ hoạt động: 0°C đến +40°C, Nhiệt độ bảo quản: -20°C đến +60°C
• Bộ chuyển đổi A/DD/A:  AD/DA: tuyến tính 24 bit, lấy mẫu gấp 128 lần
• Độ khuếch đại/Độ nhạy điện áp:
  8Ω Âm lượng tối đa:  32,0dB/+9,3dBu (Cài đặt khuếch đại: 32dB), 26,0dB/+15,3dBu (Cài đặt khuếch đại: 26dB), 37,3dB/+4dBu (Cài đặt khuếch đại: +4dBu), 27,3dB/+14dBu (Cài đặt khuếch đại: +14dBu)
• Trở kháng đầu vào:  20kΩ (Cân bằng), 10kΩ (Không cân bằng)
• Đầu nối I/OLine (Đầu vào):  XLR-3-31 x2, 1/4 "PHONE(TRS) x2
• Đèn báo:  POWER x1 (Xanh lá cây), ALERT x1 (Đỏ), USB x1 (Xanh lá cây), PROTECT x2 (Đỏ), CLIP/LIMIT x2 (Đỏ), SIGNAL x2 (Xanh lá cây); Tính năng tự động tắt đèn LED
• Độ trễ:  1,5 ms (Đầu vào tương tự cho loa)
• Cài đặt trước:  8 cài đặt trước bộ khuếch đại của người dùng (Cài đặt trước của nhà máy: Cài đặt trước loa cho loa thụ động Yamaha)
